涡街流量计
涡街流量计
产品描述:

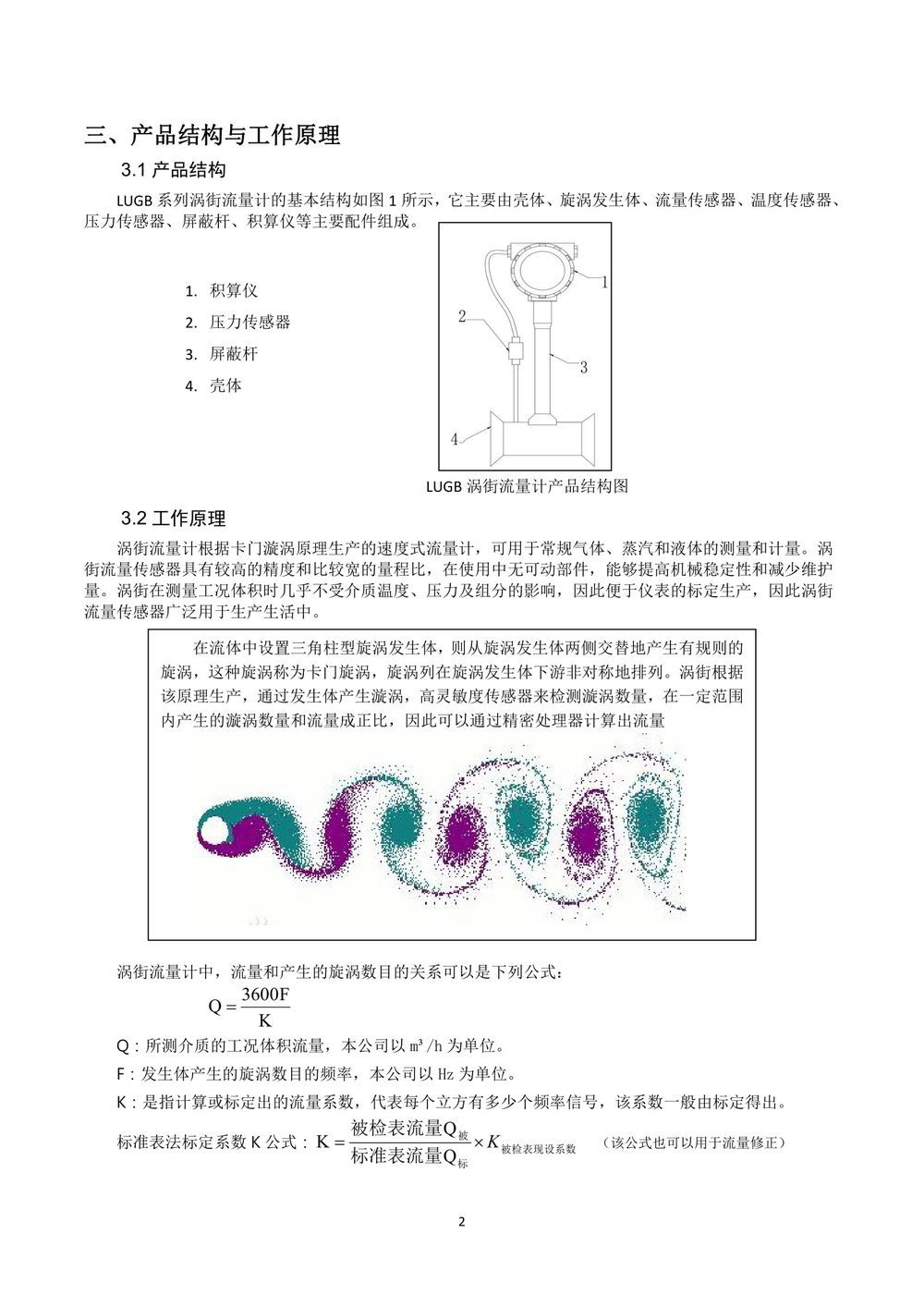

一、概述LUGB系列涡街流量计是基于卡门(Karman)涡街原理而研制成功的一种具有国际先进水平的新型流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。涡街流量计采用压...
13938765366
详细说明

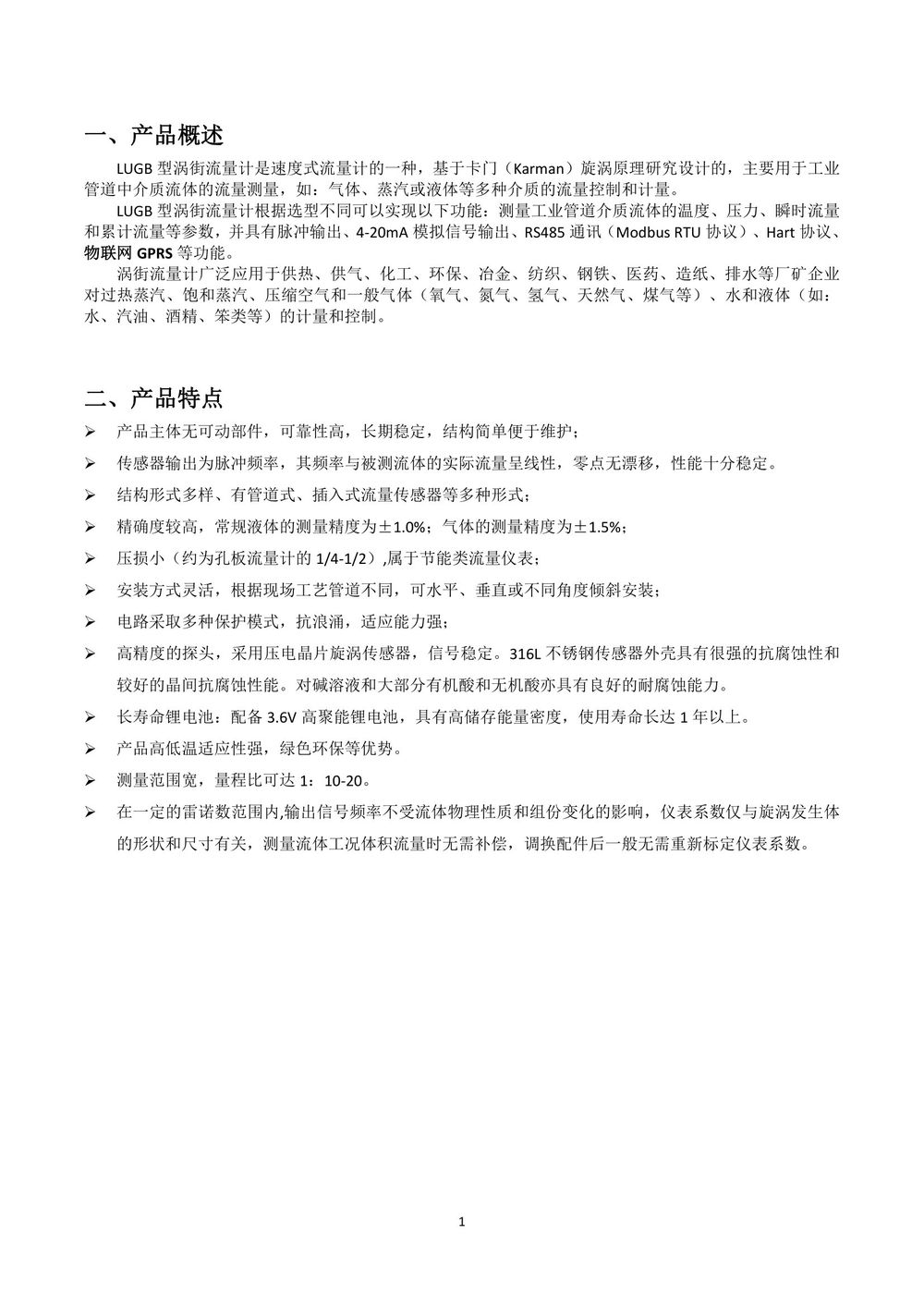

一、概述

LUGB系列涡街流量计是基于卡门(Karman)涡街原理而研制成功的一种具有国际先进水平的新型流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。具有模拟标准信号,也有数字脉冲信号输出,可与计算机等数字系统配套使用。



二、独具特点

l 结构简单、无运动磨损部件。

l 安装简单,维护方便。

l 测量精度高,可靠性高,不需现场调试。

l 检测传感器不直接接触被测介质,性能稳定,寿命长。

l 可远距离传输流量信号,能与计算机联网,实现集中管理。

l 放大板采用独特设计,气、液通用。

l 测量范围宽,量程比可达1:20。

l 压力损失较小,运行费用低,更具节能意义。

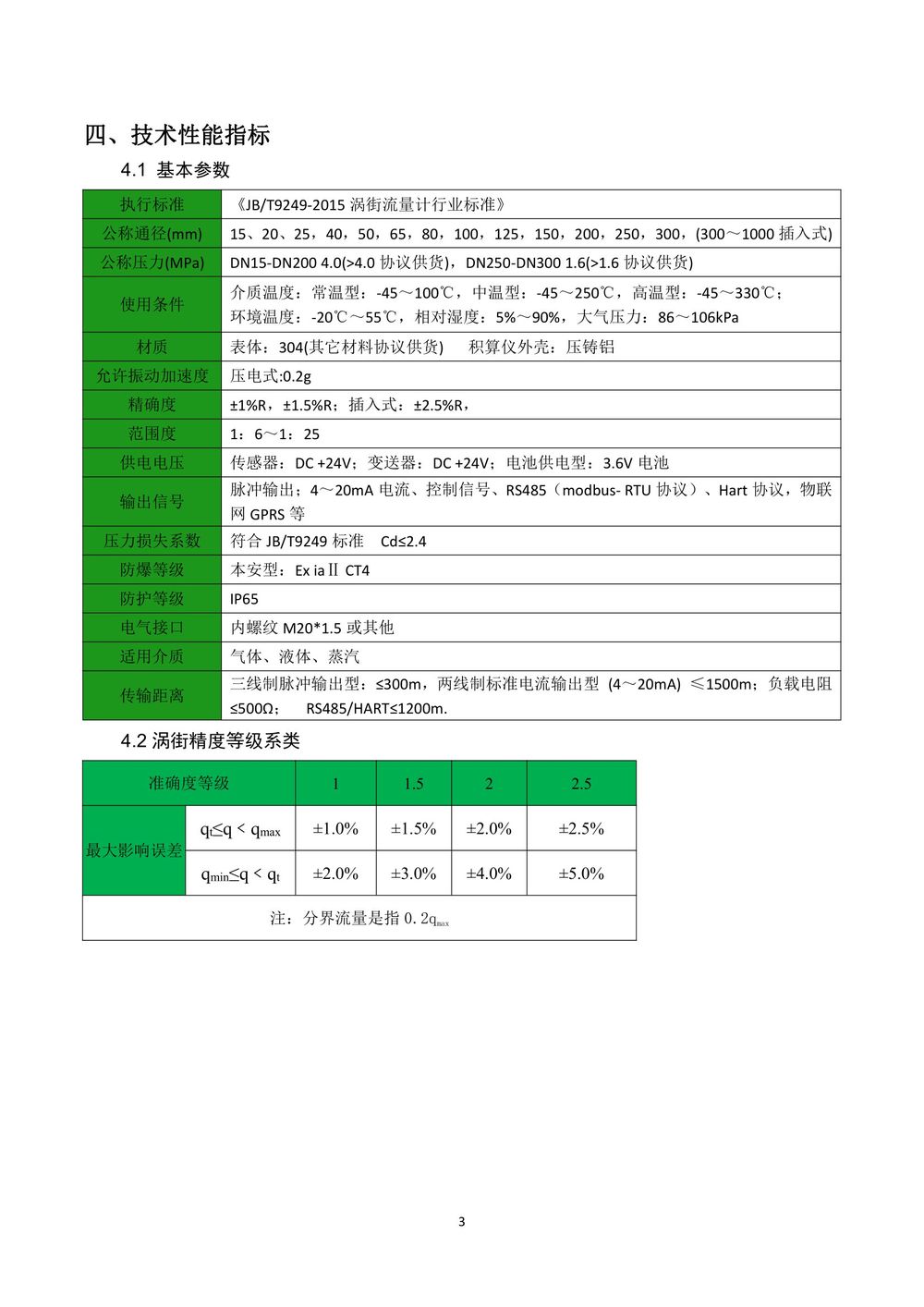

三、技术指标

l 精确度等级:1.0  1.5

l 公称压力:1.6MPa、2.5MPa、4.0MPa及以上

l 被测介质温度:-40℃~350℃

l 压力损失:12~24VDC

l 防爆级别:IaⅡCT6(本安防爆)

l 输出信号:电压脉冲低电平≤1V高电平≥6V,标准电流信号4~20mA

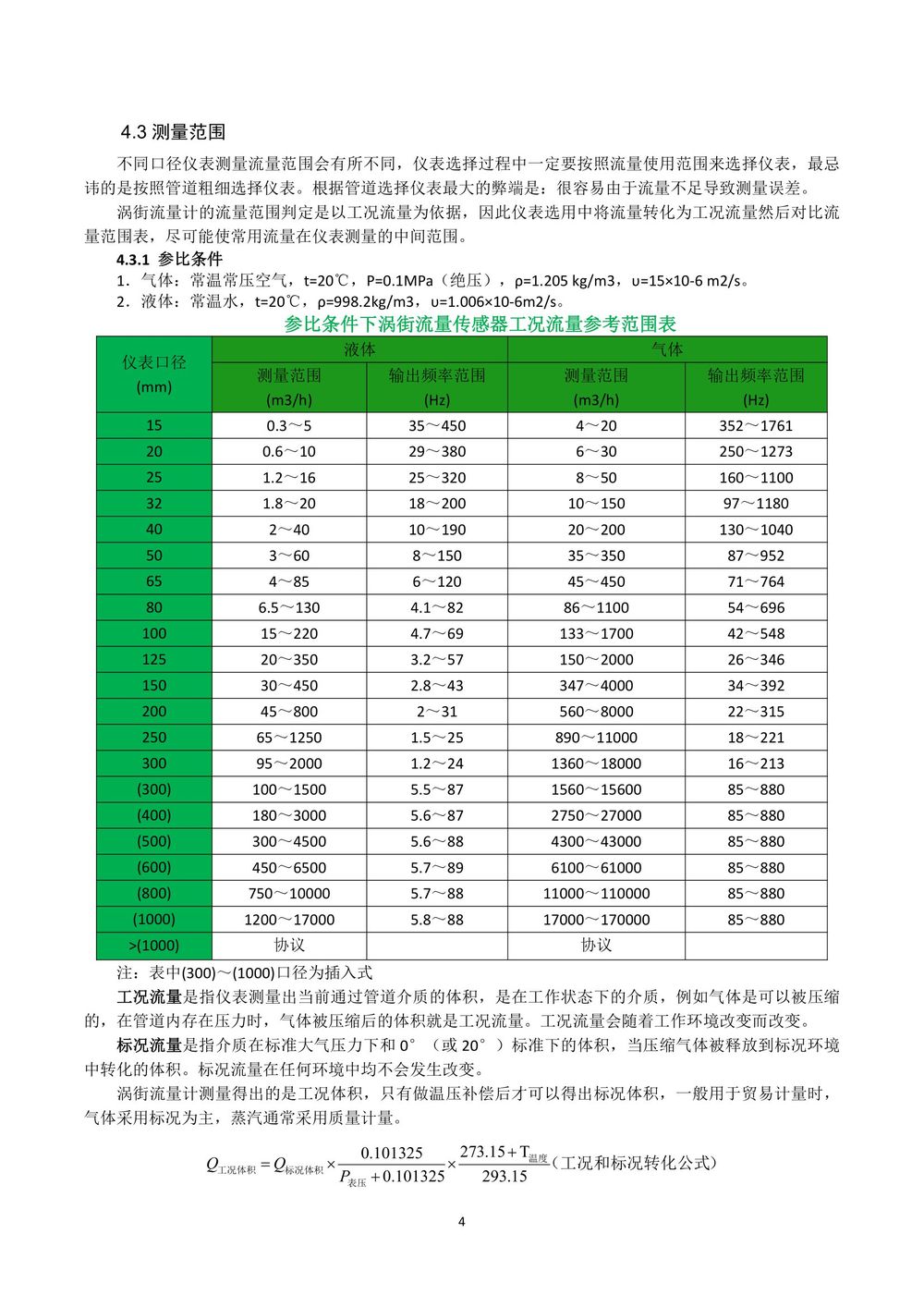

四、流量范围

传感器通径
(mm)
液体(校验介质:常温水)

气体

(校验介质:20℃101325Pa状态下空气)

标准型扩展型
150.8~60.5~86~405~50
201~80.6~128~506~60
251.5~120.8~1610~808~120
402.5~302~4025~20020~300
503~502.5~6030~30025~500
655~804~10050~50040~800
808~1206~16080~80060~1200
10012~2008~250120~1200100~2000
12520~30012~400160~1600150~3000
15030~40018~600250~2500200~4000
20050~80030~1200400~4000350~8000
25080~120040~1600600~6000500~12000
300100~160060~25001000~10000600~16000
400200~3000120~50001600~160001000~25000
500300~5000200~80002500~250001600~40000
600500~8000300~100004000~400002500~60000

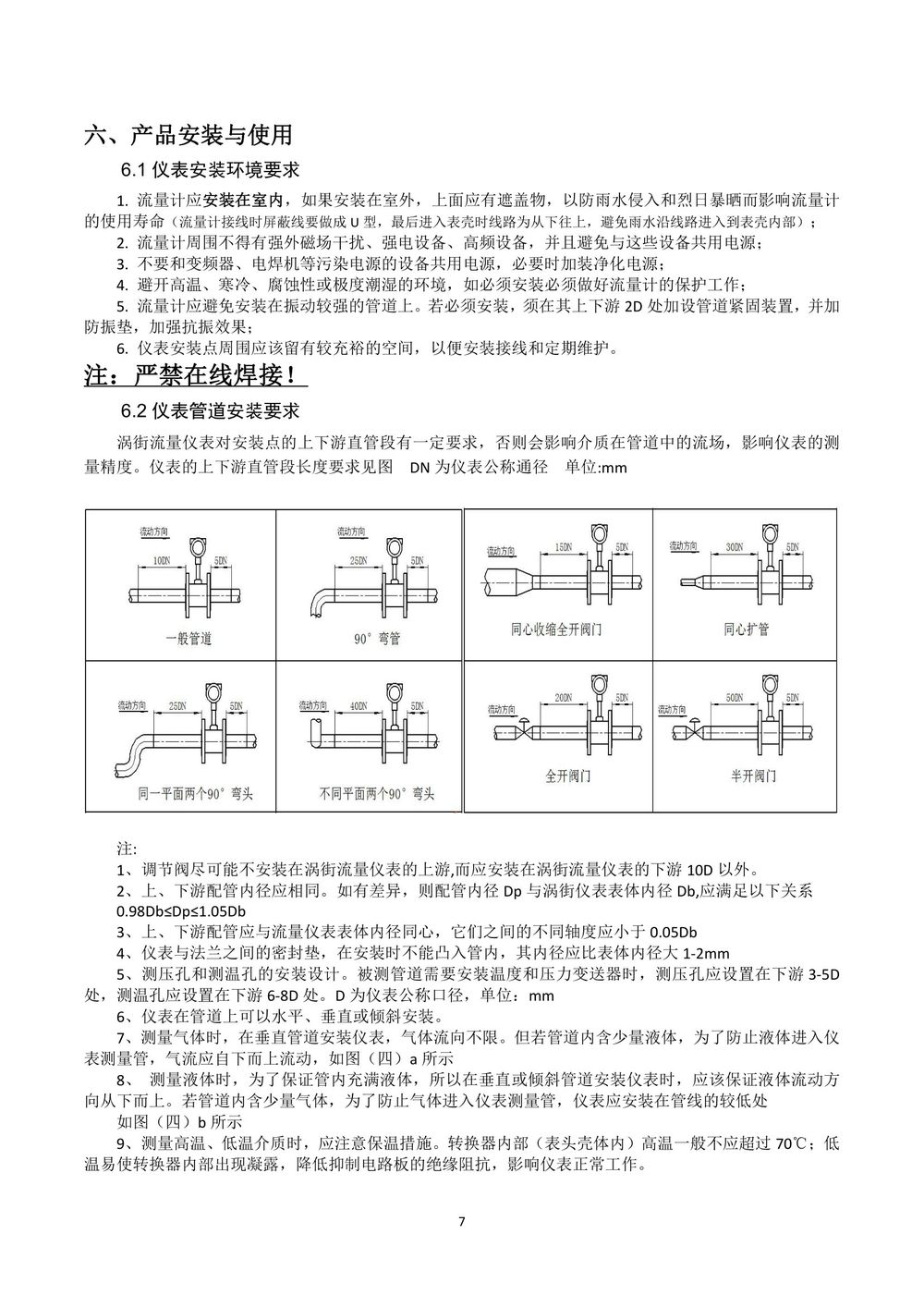

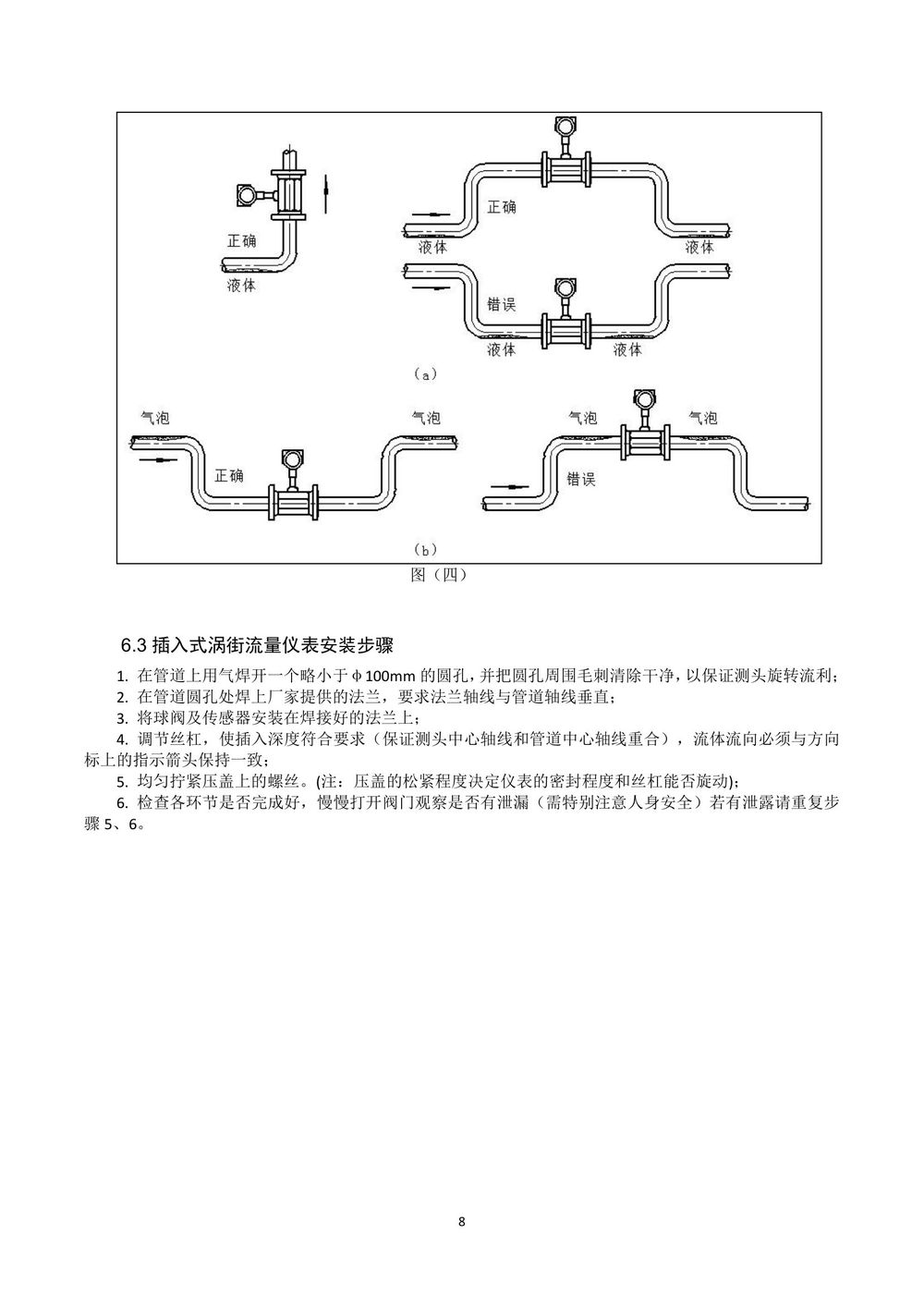

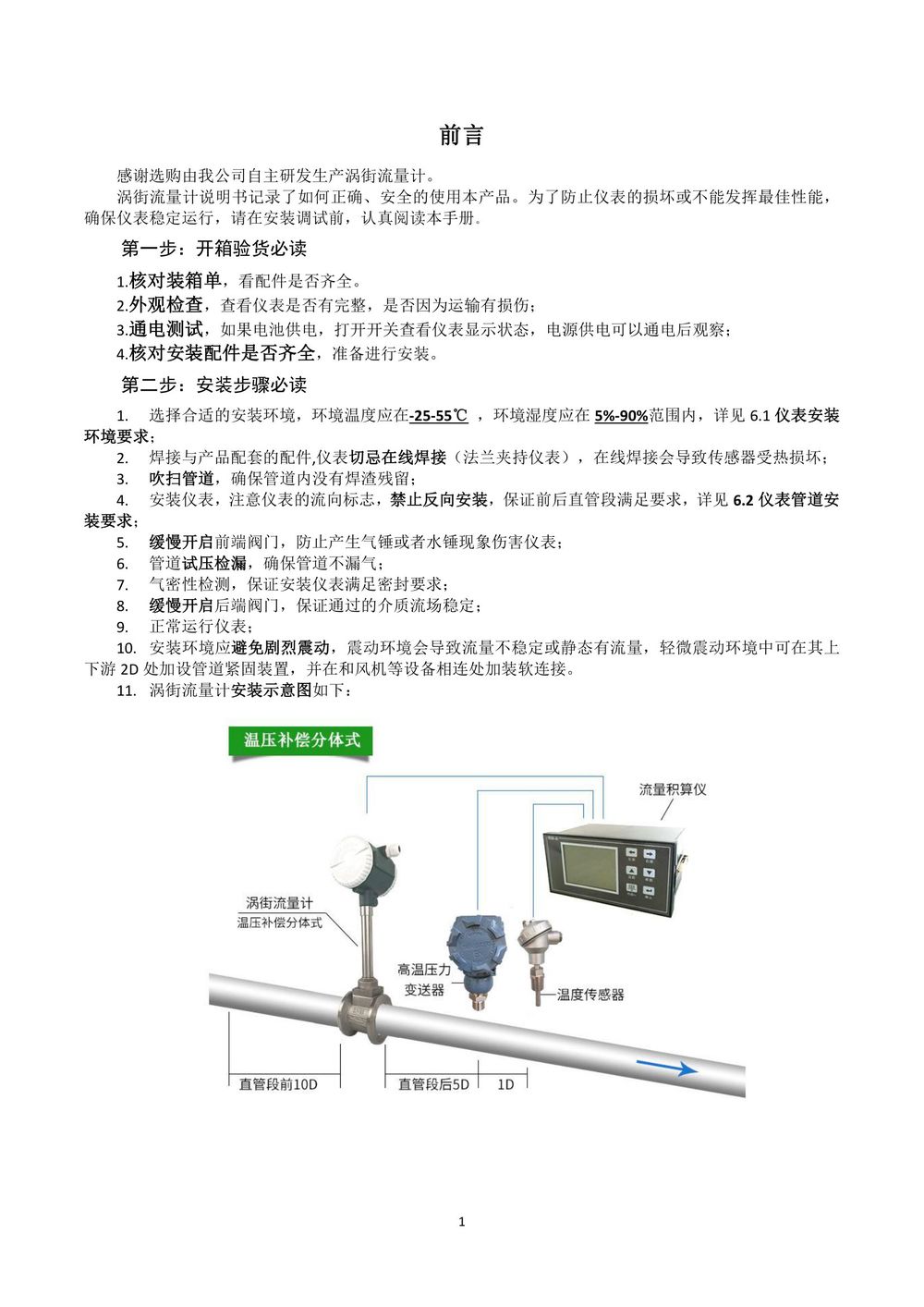

五、安装条件

传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游和下游应配置一定长度的直管段,其长度应符合前直管段15~20D,后直管段5~10D的要求。

安装液体传感器的附近管道内应充满被测液体。传感器应避免安装在有强烈机械振动的管道上。

直管段的内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管道,误差要≤3%,并不超过5mm。

被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。

传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。

口径L1L2D1D2HD3N
206595125100460134
256595125100460134
4075109145110470134
5075109160125481174
6575117180145497176
8080122195160510176
10090132230190544178
125100146245210564178
150120170280240594218
2001502003352956562112
2501602144053557082112
3001702244604107602112
