一、产品描述：

　　磁翻板液位计是根据磁性原理，阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的，是一种专门用于液位测量的仪表，在其检测的同时我们赋予了它们更多的实用功能。其中控制型就是在磁翻板液位计的基础上增加了磁控开关，该磁控开关信号可用于对液位进行位式控制或报警；防霜型液位计，保证了在检测低温液体的情况下使液位计不结冰（如液体CO２），有效的确保了液位计的正常工作。而远传型是在磁翻板液位计的基础上增加了4~20mA变送传感器，由于该液位计采用新颖设计，提高了传感器的灵敏度，其远传信号几乎无温漂和长期稳定性，是它始终与现场液位计指示保持一致，在检测液位的同时将液位的变化量通过变送传感器转换成4~20mA标准电流信号传至控制室，实现远程监测和控制；由于磁翻板液位计的指示器、磁控开关、以及变送传感器均与主体管内被测介质完全隔离设计，使液位计工作在高温（可达350℃）、有压、有毒和易燃的工况下，具有绝对安全性和可靠性。根据磁翻板液位计上述的种种特点，它已被广泛地应用于石油、化工、轻工、电力、核工业、以及食品医药等工业中，对各种塔、罐、槽、箱等容器中的介质液位变化进行检测和自动化控制。

         二、产品介绍：

         UHM-FO系列磁翻柱液位计是以浮子内的磁钢驱动双色磁柱翻转来指示液位的一种仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器上的双色磁柱翻转，有液位转示红色，无液位转示白色。红色和白色的交界处即代表液位高度。在指示器两侧配有醒目的刻度尺，从而使液位的指示显得更加清晰直观。

        三、技术参数：

        测量范围：0~150~6000mm(大于6000mm可协商订货)

        介质密度：0.4~2.0g/ cm³

        工作压力：─0.1~42MPa

         连接法兰：法兰通径为DN20~DN150，法兰标准采用化工部HG20592-2009法兰标准，其它法兰标准请用户在订货时注明。

        跟随进度：≤0.08m/s

        主导管材质：1Cr18Ni9Ti；304；316L；PP；PTFE，304不锈钢内衬PTFE

        主导管直径：Φ48、Φ51、Φ57、Φ62mm

        显示器材质：小于80℃：ABS塑料，大于80℃：铝合金

        排污阀：球阀、针型阀

        **度：±10mm

        介质密度：≥0.15 g/ cm³（测量界位）

        工作温度：─160~450℃

        环境震动：频率≤25Hz     振幅≤0.5mm

        法兰材质：碳钢、304、316L

        介质粘度：≤0.4Pa

        磁翻柱材质：小于80℃：ABS塑料，大于80℃：陶瓷或金属

        安装方式：垂直安装

        四、产品特点：

        UHM系列磁翻柱液位计的零部件采用1Cr18Ni9Ti、316L、340不锈钢内衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件，具有**的可靠性和抗腐蚀性能。其特点十分显著：

        1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用；

        2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；

        3、工作压力范围宽，耐压从真空到42MPa；

        4、工作温度范围宽，适用于从─160~〸450℃；

        5、广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；

        6、各型号均可选配磁性报警开关，实现高低液位自动控制或报警；

        7、各型号均可选配4~20mADC液位变送器，实现远距离集中测量与控制；

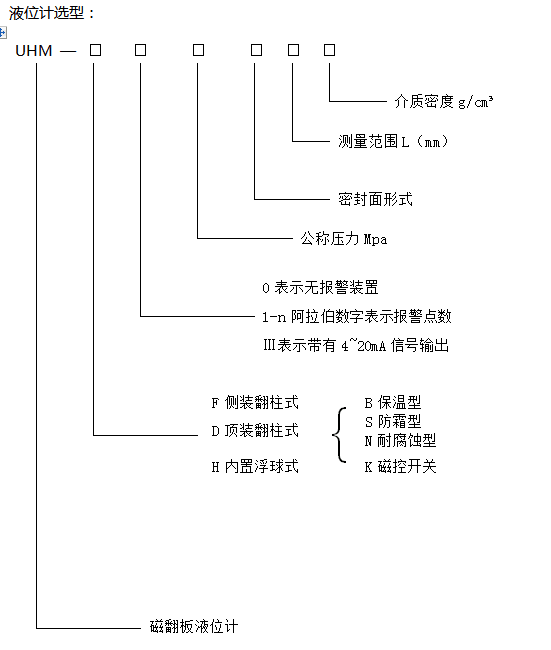

         五、液位计选型：

          六、安装示意图：
