技术指标

　　量程：0-15m(**程可定制，盲区：0.35m～0.5m）；测距精度：0.5%；

　　供电电压：DC12V、DC24V/AC220V防雷装置内置；主机显示：LCD显示(分辨率1mm)；

　　模拟输出：4～20mA(选配1-2路继电器输出)；传感器耐压：<0.1MPa；IP65；

　　数字输出：RS485（Modbus）协议；环境温度：-40℃～80℃；

　　仪表安装

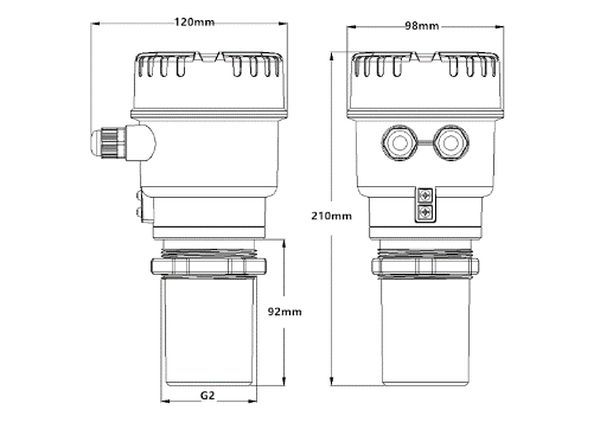

1. 仪表外形尺寸（如图）




　　（一体式外形尺寸图）

　　3.仪表安装原则：

　　A.换能器发射面到***低液位的距离，应小于选购仪表的量程。

　　B.换能器发射面到***高液位的距离，应大于选购仪表的盲区。

　　C.换能器的发射面应该与液体表面保持平行。

　　D.换能器的安装位置应尽量避开正下方进、出液口等液面有剧烈波动的位置。

　　E.若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。

　　F.若换能器发射面到***高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。

　　4.安装注意事项

　　A.仪表外壳需与大地可靠相连。

　　B.电线、电缆保护管，要注意防止积水过多。

　　C.仪表虽然自身带有防雷器件，但在多雷地区使用时，在仪表的进出线端另外安装专用的防雷装置。

　　D.仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出或低于仪表正常使用环境温度时，需对本仪表加设防高、低温装置，防止仪表提前老化，影响正常使用。

　　旋开液晶显示外壳即见仪表的接线板，如下图所示：

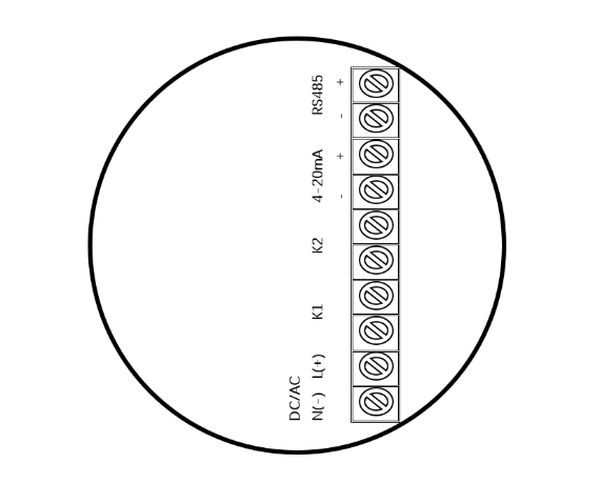

　　(一体式接线面板)

　　接线柱说明：

　　备注:a.仪表电源：AC220V或DC24V根据用户选定，DC24V电源请注意正负极；

　　b.4～20mA电流输出，***大负载应小于500欧姆；

　　c.继电器输出根据用户要求配置；(非标配)

　　e.RS485协议输出，接线时注意正负极。

　　五．仪表操作说明

1. 仪表按键:主要结构组成如右图：




　　2.按键说明：仪表使用过程中，所有操作主要通过按键来操作。其中包括对本机的设定，调试，标定等。键盘由4个键组成，键盘介绍如下：

　　【SET】：设置/返回键。在仪表正常工作时，按组合【SET】+【OK】键可进入参数设置菜单；在菜单中，按该键，则可退出本级菜单，返回到上一级菜单。

　　【▲】：上翻键和加法键。在菜单中，该键做上翻键用；在更改数据时，该键做加法键用；同时在更改数据时，按【SET】+【▲】键能使光标向左移动.

　　【▼】：下翻键和减法键。在菜单中，该键做下翻键用；在更改数据时，该键做减法键用；同时在更改数据时，按【SET】+【▼】键能使光标向右移动.

　　尊敬的客户，当您对本仪表进行调试时，只需要如下步骤：

　　仪表快速标定步骤

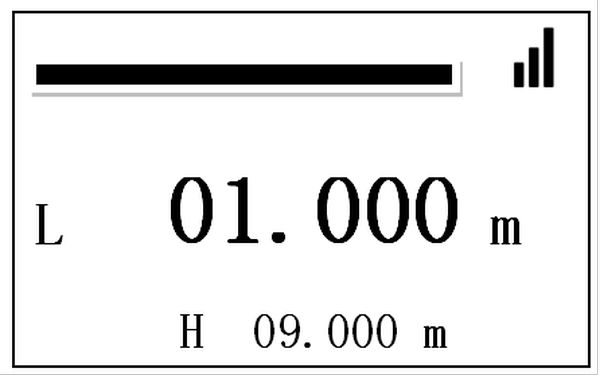

　　1）仪表上电，仪表进入测量状态，液晶显示液位数值，如右图所示，表示实测液位L为1.000m，距离H为9.000m，下面介绍标定方法:

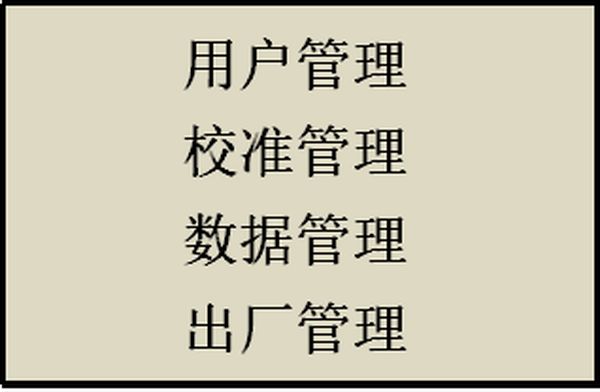

　　2）按组合【SET】+【OK】键，仪表即可进入参数设置菜单.如右图:

　　3）此时光标位于“用户管理”按击【OK】键，进入　密码界面.如右图:

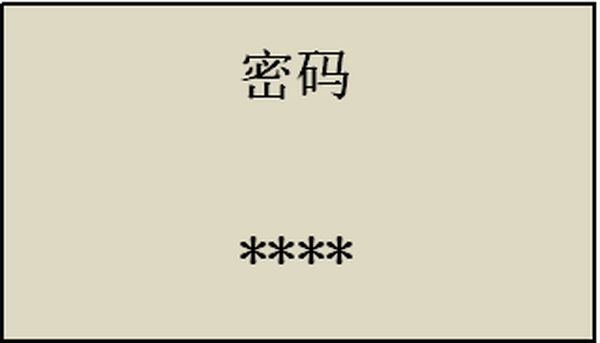

　　4）再按【▲】键把密码改成“1***”按【OK】键进入用户管理菜单，如右图：

　　5）通过按【▼】键将光标向下移动至“标定设置”，按【OK】键进入标定设置菜单，如右图：

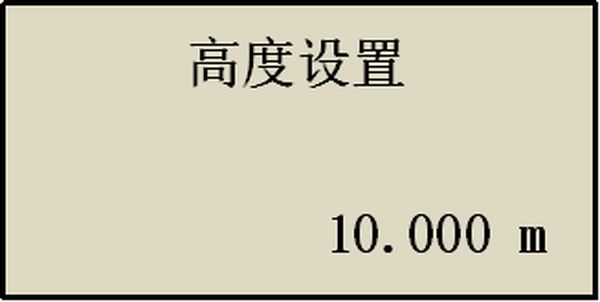

　　6）通过按【▼】键将光标向下移动至“高度设置”，按【OK】键进入高度设置菜单，此标定值为超声波液位传感器探头面至罐子底部或水池底部的垂直距离值，即整个安装高度值.如右图所示:即为传感器探头面至罐子底部或水池底部的垂直距离为10m，即可将高度设置数值改为10.000m.

　　7）***后按组合【SET】+【OK】键退出设置，返回测量界面即可。

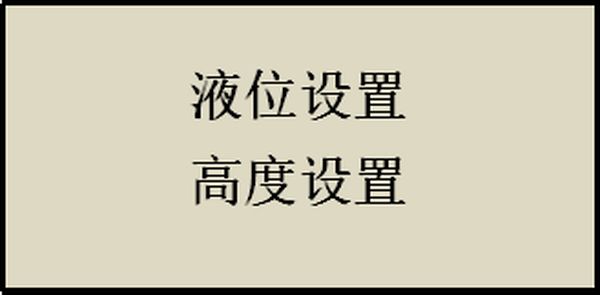

　　注:“高度设置”与“液位设置”功能一致并且关联，都是用于现场标定液位使用，两项菜单只需要选一项即可。（一般采用“高度设置”）

　　“高度设置”用于设置换能器(探头发射面)至所测罐子底部或水池底部的高度，也被称作是安装高度设置；“液位设置”用于设置当前罐子或水池内实际的液位高度值。一般用于无法测量出安装高度，但能得到实际液位值时使用。

　　通讯协议：默认采用MODBUS-RTU协议.

　　电流量程：仪表提供电流输出时对仪表输出量程的设置。如：仪表选用电流输出4-20mA时，4mA对应0米水位，20mA对应仪表输出量程上限值。

　　电压量程：仪表提供电压输出时对仪表输出量程的设置。

　　继电器一~继电器四：仪表可提供四路继电器输出，具体设置说明如下：

　　符号含义：<：小于符号；>：大于符号；&：与，表示两个条件都需满足；|：或，表示满足两个条件之一即可；N：只有前一个条件，后一个不显示；∧：前一条件为继电器吸合条件（一般用于开泵），后一条件为继电器打开条件（一般用于停泵），主要用于排水井和进水井控制。

　　举例说明：a如要求液位小于1m时闭合：<01.00；若将“<”符号更改为“>”符号，则表示继电器在液位大于1m时闭合；

　　b如要求液位小于1m或者大于8m时闭合：<01.00|>08.00；

　　c如排水井，当水位涨到8m时需开泵排水，将水排到2m时停泵，设置如下：>08.00∧<02.00.

　　d如当水位降到1m时需开泵进水，水位进到8m时停泵，设置如下：<01.00∧>08.00.

　　菜单“校准管理”为工厂内部参数，作为仪表检测时所用，一般仪表出厂时内部参数都已全部设置完成，无特殊工况条件无需修改。

　　菜单“数据管理”为工厂内部参数，现场无需使用。

　　菜单“出厂管理”为工厂内部参数，现场更改无效。
