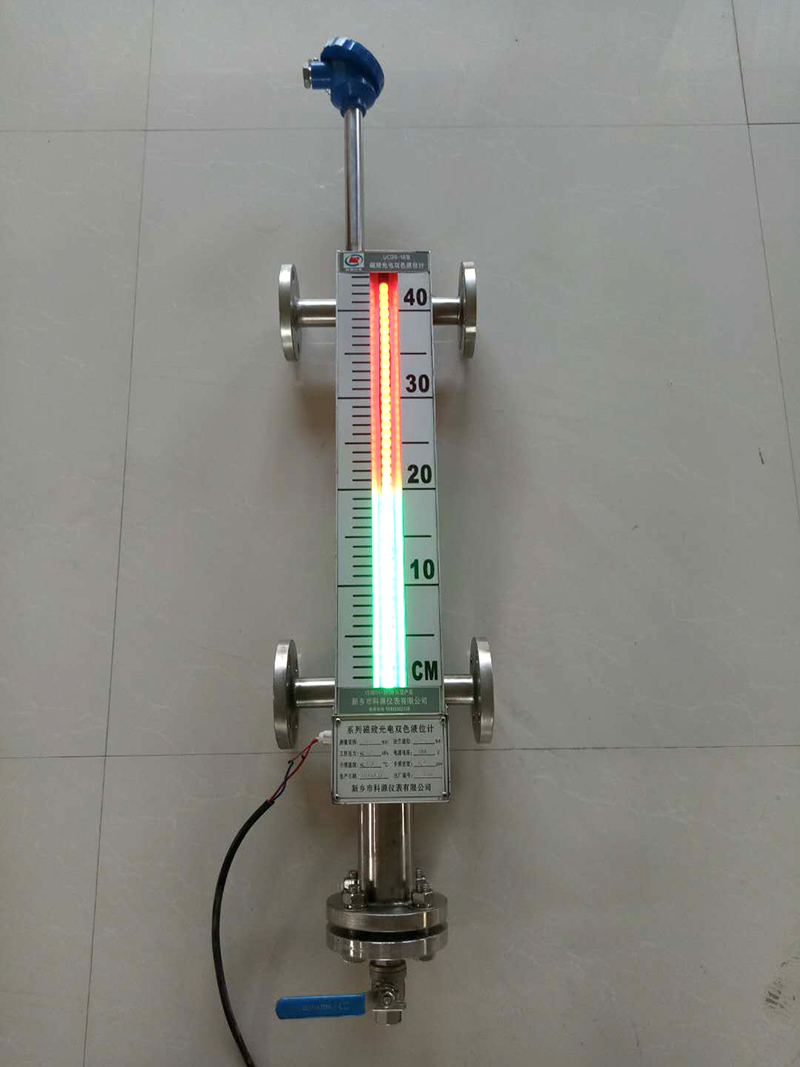

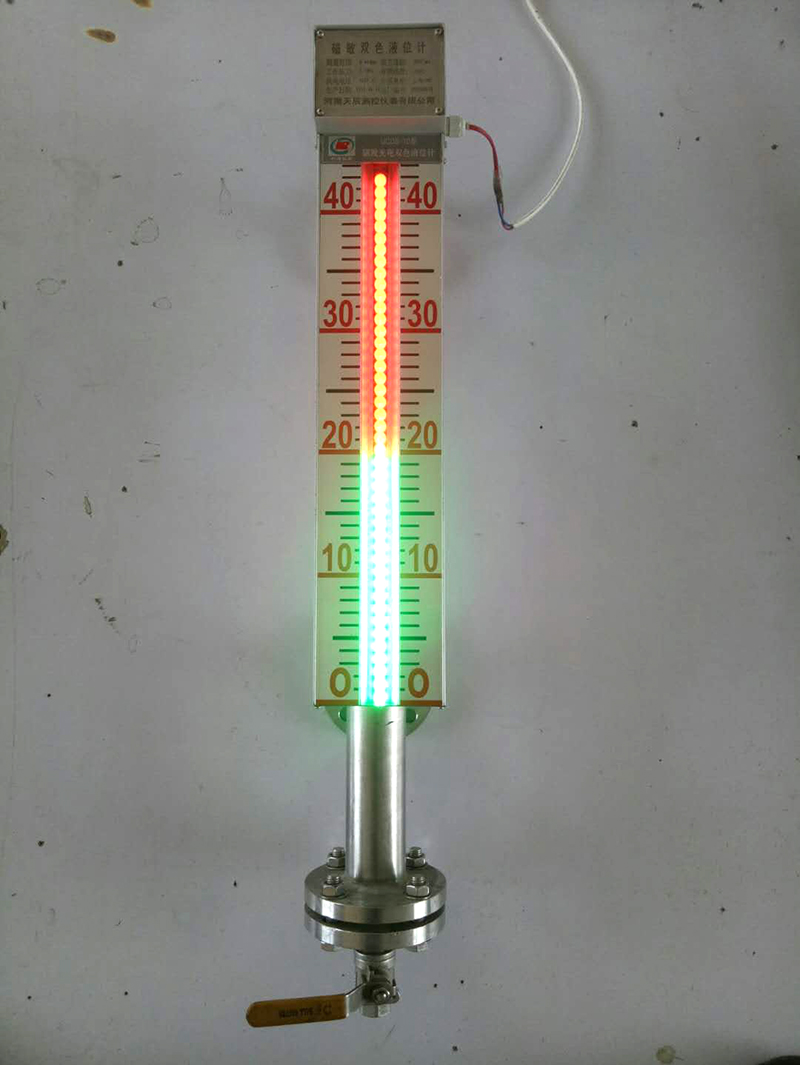

一、产品介绍：UCDS-10型磁致光电双色液位计是我公司***新研发的产品，由于选用**不锈钢及进口电子元件制造，显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化来显示所测液位的高低；具有显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。选配限位开关，可实现液位上、下限报警与控制；选配液位变送器，可将所测的液位变化转换成4~20mADC标准信号，实现远距离检测、指示、记录与控制，亦可与计算机系统直接通讯。

　　尤其在以下三个方面更具产品特色；

　　1、在环境烟尘大，含有微细铁屑的钢铁企业，如果采用磁翻板液位计，由于磁吸附作用，微细铁屑把磁翻板的红、白颜色覆盖，无法观察液位；

　　2、在液位浮动较大不稳定的情况下，磁翻板液位计容易出现磁翻柱反应慢造成显示界面紊乱等情况；

　　3、在国内困扰用户多年的锅炉汽包液位显示方面更具特色，显示清晰，无盲区，适应于高温、高压等恶劣环境，准确度高，有效解决了汽、水共腾显示不清造成锅炉严重缺水以致烧毁锅炉产生爆炸等情况的发生，在锅炉汽包液位显示方面属高端产品，是一种较为理想的液位替代产品。

　　二、技术参数：

　　测量范围：0~150~6000mm(大于6000mm可协商订货)

　　介质密度：0.4~2.0g/cm

　　工作温度：-160~530℃

　　工作压力：-0.1~42Mpa

　　跟随速度：≤0.08m/s

　　安装方式：垂直安装（***大偏差≤30）

　　LED显示器：低亮型、高亮型、雾状散光型三种可选

　　浮子材料：304、PTFE、304外衬PTFE、316、316L、铝、钛

　　主导管材质：304、1Cr18Ni9Ti、316L、304内衬PTFE、钛、PP、PTFE（聚四氟乙烯）

　　电源电压：DC24V、AC36V、AC220V

　　环境振动：频率≤25Hz振幅≤0.5mm

　　介质粘度：≤0.4Pa·S

　　主导管直径：φ48、φ57、φ62

　　**度：±10mm

　　排污阀：不锈钢球阀、针型阀

　　法兰材质：碳钢、304、1Cr18Ni9Ti、316L

　　连接法兰：DN15~DN50（HG20592—97法兰标准），高压侧装式液位计是采用（HG20595—97法兰标准）带颈对焊法兰连接，密封面形式凸面或凹面，如有特殊要求可在订货时提出。

　　电源电压：DC24V、AC36V、AC220V

　　环境振动：频率≤25Hz振幅≤0.5mm

　　介质粘度：≤0.4Pa·S

　　主导管直径：φ48、φ57、φ62

　　**度：±10mm

　　排污阀：不锈钢球阀、针型阀

　　法兰材质：碳钢、304、1Cr18Ni9Ti、316L

　　连接法兰：DN15~DN50（HG20592—97法兰标准），高压侧装式液位计是采用（HG20595—97法兰标准）带颈对焊法兰连接，密封面形式凸面或凹面，如有特殊要求可在订货时提出。

　　三、产品特点：

　　设计简单、紧凑、坚固可靠、寿命长、无维护工作量，能长期在户内、外安装使用；

　　独特**的现场，远传一体化结构，使工业自动化管理变的更加轻松方便；

　　独特的电子发光双色显示，适宜在光线暗的场所应用，夜间观察更加醒目；

　　独特的进口雾状型LED发光管，显示效果穿透性强，清晰不刺眼，供工业摄像头远程清晰监控；

　　测量管与液位显示部分、液位变送器、报警开关在耐压上是完全隔离的；

　　工作压力范围宽，耐压从真空到42Mpa，防腐性≤2.5Mpa；

　　工作温度范围宽，适用于从-160℃~+530℃；

　　广泛用于强弱腐蚀性，易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；

　　各型号均可选配磁性限位开关，实现高低液位自动控制或报警；

　　各型号均可选配4~20mADC液位变送器，实现远距离集中测。

       四:安装示意图
