一、产品介绍：

   UHM-FⅢ远传型磁翻板液位计，它是在普通型的侧面加装了远传变送器，该远传型磁翻板液位计是由主体管、磁浮子、传感器、变送器和磁柱指示器五部分组成。其工作原理是以主体管内的磁浮子随液位的升降而同时吸合传感器内相应位置上的干簧管，从而使传感器内的总电阻（或电压）发生相应的变化，然后通过变送器将电阻的变化转换成4～20mA标准电流信号输出，并通过显示仪表或微机来实现对容器内液面的远距离显示或连续PID调节。

二、技术参数：

 测量范围：0～150～6000mm(大于6000mm可协商订货)

介质密度：0.4～2.0g/ cm³

工作压力：-0.1～6.4MPa

 链接法兰：法兰通径为DN15～DN150，法兰标准采用化工部HG20592-2009法兰标准，其它法兰标准请用户在订货时注明。

跟随进度：≤0.08m/s

主导管材质：1Cr18Ni9Ti；304；316L；PP；PTFE，304不锈钢内衬PTFE

主导管直径：Φ48、Φ51、Φ57、Φ62mm
显示器材质：小于80℃：ABS塑料，大于80℃：铝合金
排污阀：球阀、针型阀
**度：±10mm
介质密度：≥0.15 g/ cm³（测量界位）
工作温度：-60～450℃
环境震动：频率≤25Hz     振幅≤0.5mm
法兰材质：碳钢、304、316L
介质粘度：≤0.4Pa
磁翻柱材质：小于80℃：ABS塑料，大于80℃：陶瓷或金属
安装方式：垂直安装

三、产品特点：

UHM-FIII系列磁浮子翻板液位计的零部件采用1Cr18Ni9Ti、316L、304不锈钢内衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有**的可靠性和抗腐蚀性能。其特点十分显著：

1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用；

2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；

3、工作压力范围宽，耐压从真空到6.4MPa；

4、工作温度范围宽，适用于从-160～450℃；

5、广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；

6、各型号均可选配磁性报警开关，实现高低液位自动控制或报警；

7、各型号均可选配4～20mADC液位变送器，实现远距离集中测量与控制；

四、附加功能选择项：

a、磁性限位开关：

常开型:高于报警点闭合

常闭型:高于报警点断开

开关容量:AC250V 1A（阻性） 、 AC250V 0.3A（感性）

开关寿命:1ⅹ10⁵次

b 、液位变送器：

输出电流:4～20mADC

分辨率:±1～±10mm

负载电阻:500Ω（24VDC供电时）

传送距离:>3000m

工作电源:18～30VDC

c、智能液位变送器：

输出电流:4～20mADC

分辨率:0.2mm

负载电阻:500Ω（24VDC供电时）

传送距离:>3000m

工作电源:18～30VDC

d、夹套形式：

1、蒸汽夹套和水循环夹套，是在液位计主导管外增加一层筒体，供蒸汽、循环水或导热油流通。

2、真空夹套，是在液位计主导管外增加一层真空筒体，以使被测量介质与外界隔热。

3、双层夹套，一般是指在蒸汽伴热夹套外再做一层真空夹套。

4、电伴热系统，是在液位计主导管外缠绕电伴热带，从而给介质加热。

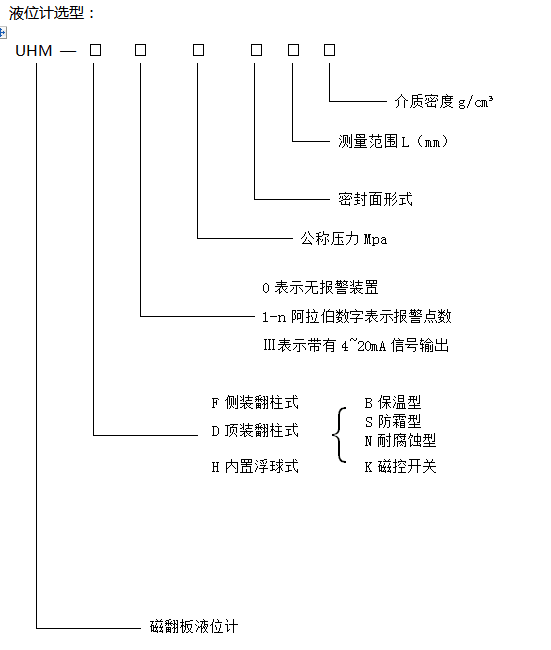

五、仪表选型：

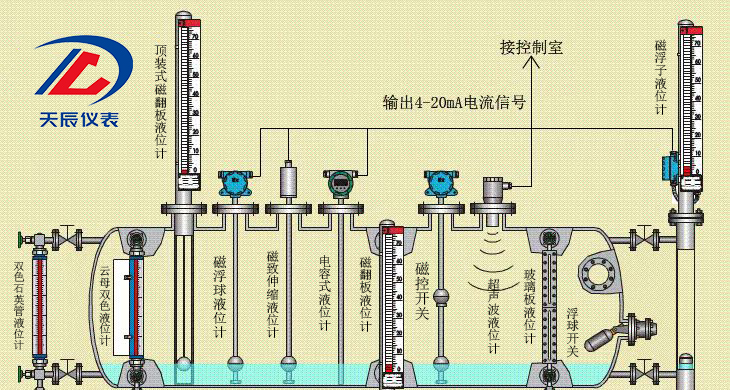

六、安装示意图：
