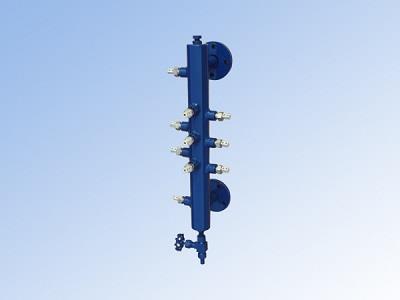

TC-UDZ型电接点水位计，可对汽包水位、高低加热器、蒸发器、连排水箱和除氧器等水、液位进行测量，和同类产品相比操作简单、使用寿命较长、保险系数较高。不适合对腐蚀性、易燃和易爆液体进行测量和控制。组成部分：陶瓷电极、测量筒体、二次仪表、汽、水法兰等。

一、工作原理

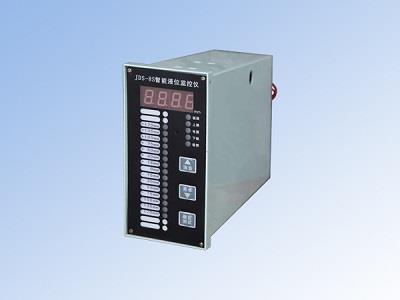

TC-UDZ型电接点双色水位计，利用了炉水和蒸汽的导电率差异性进行测量，液位的变化可使部分电极在水中，部分电极处于蒸汽中，浸入炉水的电极会减小对筒体的阻抗，而处于蒸汽中的电极会加大对筒体的阻抗。利用该特性，可把非电量的水位转成电量，送至智能二次仪表，进而实现水位的显示、报警、保护、连锁的功能。运用单片机的控制，通过硬件看门狗的使用可在单片机程序跑飞时自动复位，使仪表进入更加安全可靠的工作状态。同时使用汽红、水绿的双色合成光柱，让汽、水液位更加真实、直观地显示出来。

二、TC-UDZ型电接点双色水位计技术特点：

1.采用红、绿双色合成的光柱显示水位，红色数码管显示水位的坐标值，更加清晰直观，解决了人员监视时眼部疲劳的问题

2.具有内报警（声光提示）外报警（继电器输出）、消音、自检、筛选的功能。操作上更加简便、直观，可一次设定多点报警数值。

3.利用CMOS高输入阻抗的特点，信号输入回路仅有弱小的电流通过电极，在较大程度上降低了电极的化学腐蚀性，因此，本二次仪表可增加了电极的使用寿命。

4.通过模糊控制，根据不同水质自动调节电极的电、水阻阀值 ，可适应不同的需求。

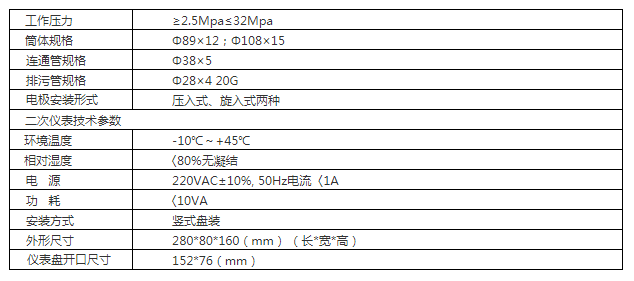

三、技术指标：
