TC-3851LT单法兰液位变送器,引进国外***技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理***、品种规格齐全、安装使用简便等特点。
TC-3851LT单法兰液位变送器可对各种容器进行液位、密度的精度测量,有平法兰和插入式法兰两种,适用于高粘度介质或悬浮液体测量。TC-3851LT型单法兰液位变送器的安装法兰标准按ANSI,法兰有3"和4"规格,法兰等级为150LB(2.5MPa)及300LB(5.0MPa),法兰安装尺寸见下图表。如用户采用GB9116-88标准,则DN=80、100、PN=2MPa请注明。因隔离膜片很薄,是耐腐蚀的薄弱环节,故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等,可适用于不同情况的防腐要求,可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。
一、单法兰液位变送器主要特点
结构简单:无任何可动或弹性元件,因此呆靠性**,维护量极少。
安装方便:内装式结构尤其显示出这一特点,无需任何专用工具。
调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变,两个调整互不影响。
用途广泛;适用于高温高压、强腐蚀等介质的液位测量。
二、单法兰液位变送器主要技术指标
有效检测范围:0-0.2-20m
精 度:0.5级、1级、1.5级
承压范围:负压、常压、高压(32MPa以下)
工作温度:-50~240℃ 环境温度:-20~75℃
适用介质:酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质
输出信号:4-20mA、二线制
供电电源:负载电阻 0-750Ω DC24V
固定方式:螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80。
现场显示:模拟显示0-100%、数字显示、现场深度
法兰尺寸 螺栓孔
尺寸 | 规格 | 直径 | A | B | C | 数目n | 直径d | 分布直径d1 |
3" | 1501b | 190 | 30 | 66 | 127 | 4 | 19 | 152 |
4" | 1501b | 228 | 30 | 89 | 157 | 8 | 19 | 190 |
3" | 3001b | 210 | 35 | 66 | 127 | 8 | 22 | 168 |
4" | 3001b | 254 | 38 | 89 | 157 | 8 | 22 | 200 |

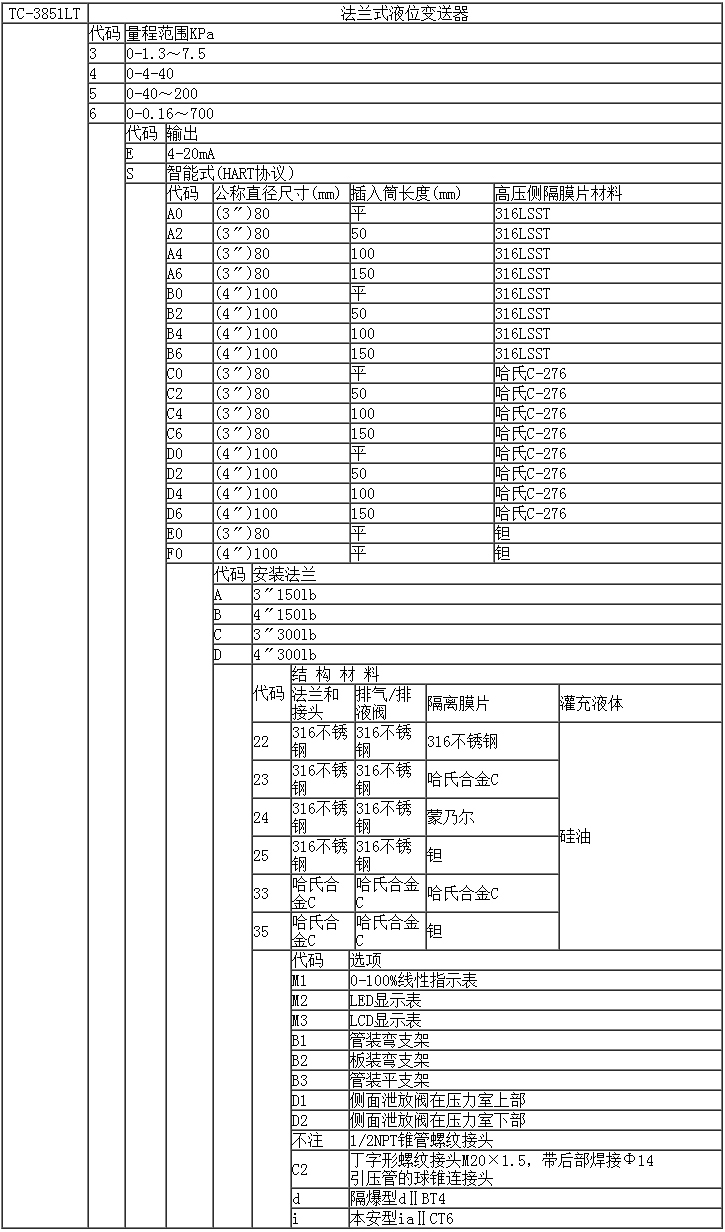

三、单法兰液位变送器型号命名
