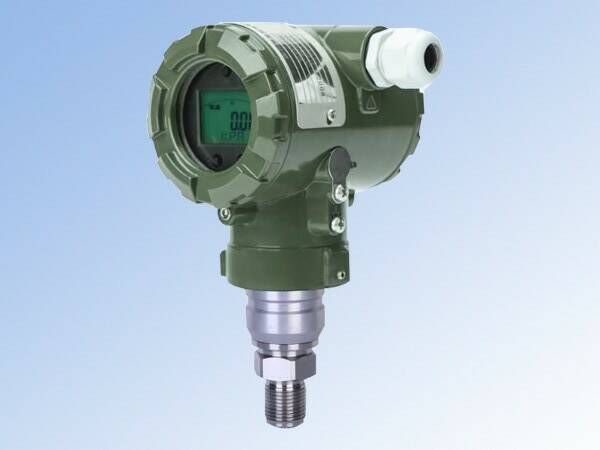

一、产品介绍

　　智能单晶硅压力变送器是以测量液体、气体和蒸汽的压力、液位、密度为主的仪表，将测得的结果转换成4-20mA•DC标准电流信号输出，实现远距离检测、指示、记录与自动控制。该变送器在电路设计上因采用了微处理器、数字隔离化模块技术，增加仪表的自诊断能力、抗干扰性和稳定性，同时，又通过内置温度传感器对变送器进行补偿，从而提高了变送器的测量精度、降低了因温度引起的漂移，使变送器的运行稳定可靠。在结构上，用户很方便的可通过HART通讯协议对变送器进行零位和量程的标定、设置和组态

　　由于该仪表属于现场变送器，可直接安装在管道或其它容器上，广泛地应用于电力、冶金、石油、化工、医药、食品加工等工业过程中的压力测量。

　　二、工作原理

　　压力变送器的测量部分是一个装有固态压阻压力敏感芯片，并带有不锈钢隔离膜片的全焊接不锈钢体，钢体内部灌充硅油。当被测压力作用在隔离膜片上时，通过硅油传递到敏感芯片，敏感芯片通过导线与压力变送器放大电路相连接。利用半导体硅材料的压阻效应，实现压力与电信号的转换。由于敏感芯片上输出的电信号与作用的压力呈线性关系，所以可实现对压力的测量。

　　三、压力变送器特点

　　▲采用单晶硅压力传感器技术与封装工艺，研制出比较性能稳定的压力变送器；

　　▲单向过载压力***高可达25MPa；

　　▲采用性能比较大的24位ADC实现精度测量；

　　▲采用红外线设置，一键清零功能不影响电气防护等级，比较安全、快捷；

　　▲以微处理器为核心，因采用数字隔离技术，使仪表具有较高的抗干扰性及稳定性；

　　▲在量程的上、下限范围内，可以任意设置，只要标定量程≥设置量程；

　　▲输出4-20Ma•DC两线制信号，符合NAMIRNE43规范，叠加HART通讯协议数字信号，可选择线性或平方根输出；

　　▲输出信号极限，***小3.9mA、***大21mA；

　　▲如果传感器或电路出现故障，自动诊断功能自动输出22mA；

　　三、压力变送器参数

　　1、介质测量：气体、液体、蒸汽；

　　2、**度：±0.05%、±0.075%、±0.1%；

　　3、稳定性：±0.1%/3年；

　　4、环境温度影响：≤±0.04%URL/10℃；

　　5、电源：10-36V•DC，建议采用24V•DC，(本安防爆10-26V•DC)；

　　6、电源影响：±0.001%/10V，可忽略不计；

　　7、环境影响：-40℃-85℃；

　　8、静压影响：±0.05%U/10MPa；

　　9、测量介质温度：-40℃-120℃；

　　10、显示器：LCD、OLED；

　　11、显示器模块温度：-20℃-80℃；

　　12、贮藏温度：-40℃-105℃；

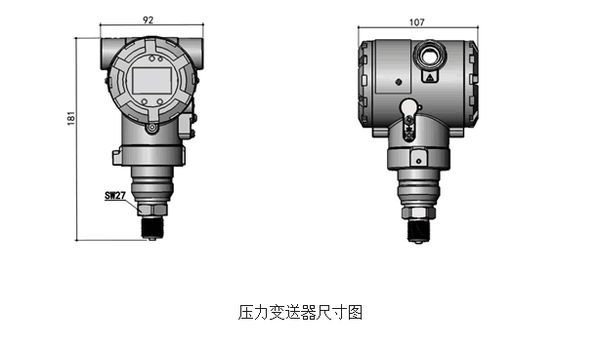

　　五、压力变送器外形尺寸

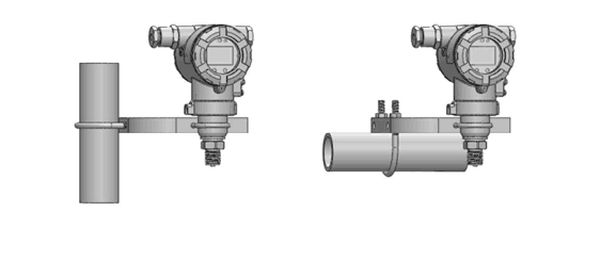

　　六、压力变送器安装

　　压力变送器可以利用M20*1.5外螺纹或其它螺纹直接安装在管道上，也可以通过引压管和支架安装。

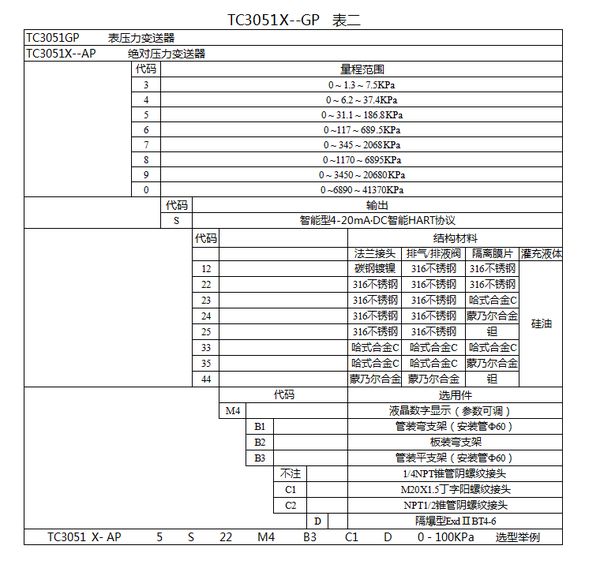

　　七、压力变送器选型表
