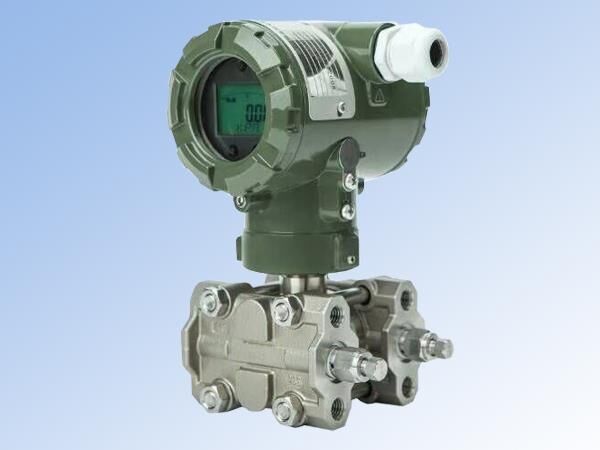

一、产品介绍

　　智能单晶硅差压变送器以测量液体、气体或蒸汽的压力、差压、液位和密度为主的仪表，然后把测量结果转成4-20mA•DC标准电流信号传送到控制室，进而完成远程控制和检测。此款产品属于现场变送器，需要直接安装在管道或其他容器上。在电路上以微处理器为核心再加上数字隔离化模块技术，使仪表的自诊断能力、抗干扰性和稳定性有所提高，内置的温度传感器对变送器进行温度补偿，使测量精度有所提高，降低了因温度引起的漂移，使仪表具有长期的稳定性、可靠性的等特点。在结构上，用户很方便的通过HART通讯协议对变送器进行标定、设置和组态。

　　根据这些特点，智能压力/差压变送器广泛地应用于石油、化工、电力、冶金、医药、食品、船舶等行业生产过程中的各种检测和自动化控制。

　　二、压力/差压变送器特点

　　▲因采用单晶硅压力、差压传感器技术与封装工艺，精心研制出性能**的压力、差压变送器；

　　▲单向过载压力***高可达25MPa；

　　▲采用性能比较好的24位ADC实现精度测量；

　　▲采用红外线设置，一键清零功能不影响电气防护等级，使变送器安全、快捷；

　　▲以微处理器为核心，采用数字隔离技术，使仪表具有较好的抗干扰性及稳定性；

　　▲在量程的上、下限范围内，可以任意设置，只要标定量程≥设置量程；

　　▲输出4-20Ma•DC两线制信号，符合NAMIRNE43规范，叠加HART通讯协议数字信号，可选择线性或平方根输出；

　　▲输出信号极限，***小3.9mA、***大21mA；

　　▲如果传感器或电路出现故障，自动诊断功能自动输出22mA；

　　三、压力/差压变送器参数

　　1、介质测量：气体、液体、蒸汽；

　　2、**度：±0.05%、±0.075%、±0.1%；

　　3、稳定性：±0.1%/3年；

　　4、环境温度影响：≤±0.04%URL/10℃；

　　5、电源：10-36V•DC，建议采用24V•DC，(本安防爆10-26V•DC)；

　　6、电源影响：±0.001%/10V，可忽略不计；

　　7、环境影响：-40℃-85℃；

　　8、静压影响：±0.05%U/10MPa；

　　9、测量介质温度：-40℃-120℃；

　　10、显示器：LCD、OLED；

　　11、显示器模块温度：-20℃-80℃；

　　12、贮藏温度：-40℃-105℃；

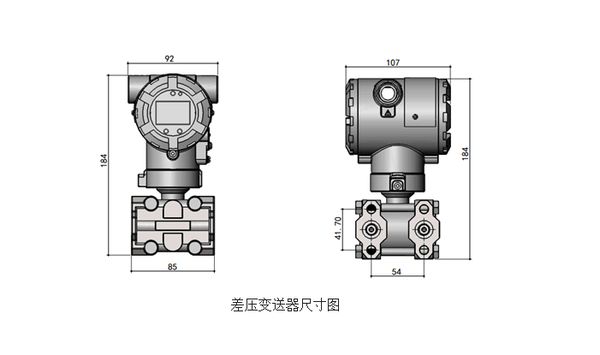

　　四、压力变送器外形尺寸

　　五、变送器安装

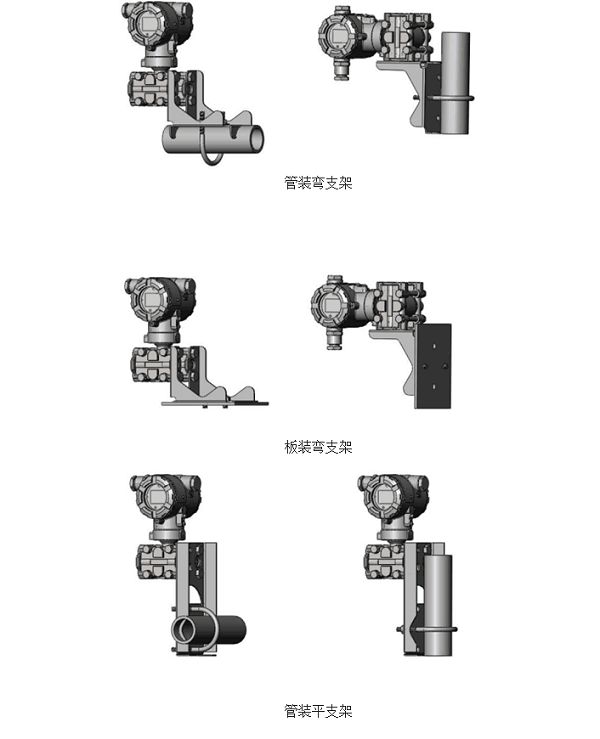

　　5.1差压变送器安装

　　差压变送器可直接安装在2英寸管上或直接安装在墙上以及仪表板上。

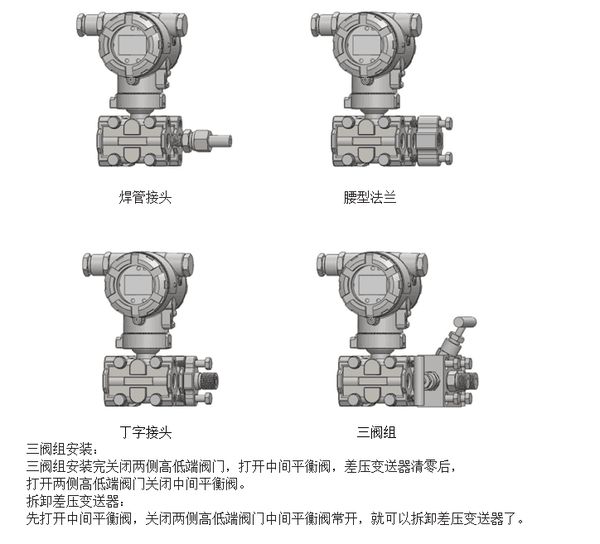

　　5.2差压变送器引压方式

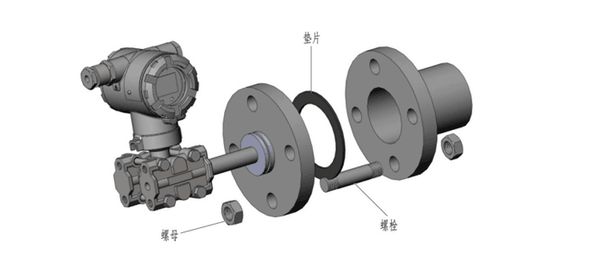

　　5.3法兰液位变送器安装

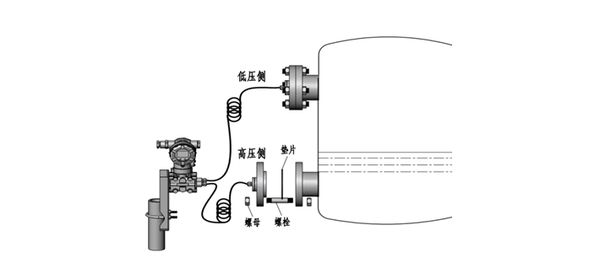

　　5.4远传法兰压力/差压变送器安装

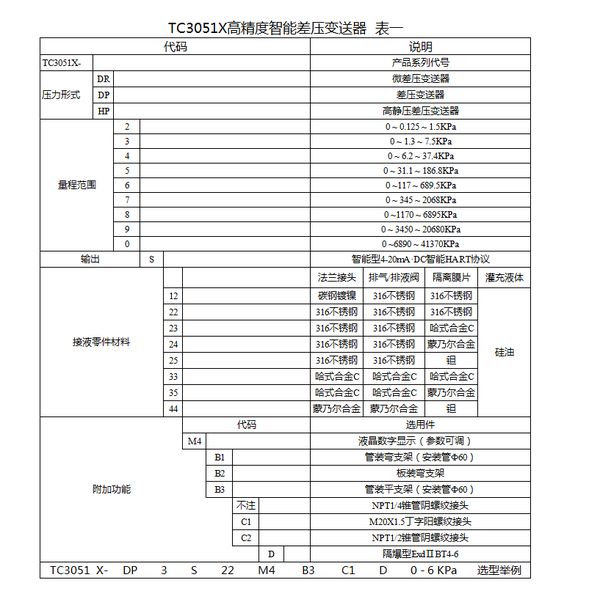

　　六、选型表
