一、产品介绍

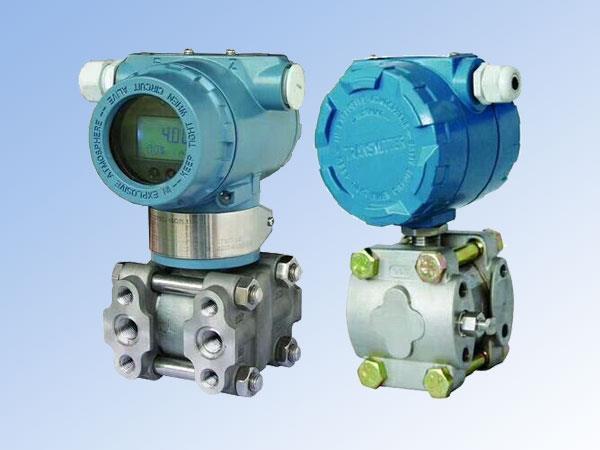

TC-3351/3051智能差压变送器主要用于测量气体、液体、蒸汽的差压、压力、液位和密度，然后将其转换成4-20mA·DC信号输出，差压变送器包括DP型（差压型）、HP型（高静压差压）和DR型（微差压）三种类型。它可通过HART协议的手操器相互通信，进行设定和监控。

HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPa并可承受单项过载压力而不损坏，因此能可靠地用于高压系统的差压测量。

DR型微差压变送器可以将微小差压信号转换成4-20mA·DC信号，它采用专门设计的特珠温度补偿工艺，性能可靠稳定，它用于炉膛燃烧室微压、一次和二次风量及气流损耗监测的理想产品。

二、工作原理

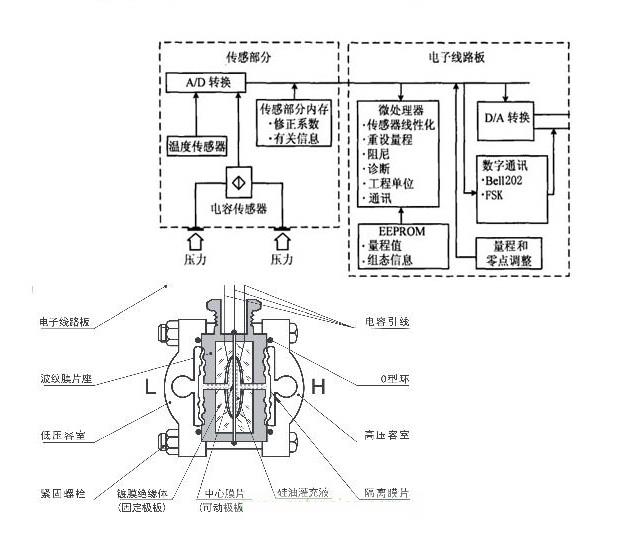

电容式压力、差压变送器主要由实现压力/电容转换的&室敏感部件和将电容转换成二线制4-20mA·DC电子线路板组成。（详见下图）

当过程压力从测量容室的两侧（或一侧）施加到隔离膜片后，经硅油灌充液传至&室的中心膜片上，中心膜片上是一个边缘张紧的膜片，在压力的作用下，产生相应的位移（***大约0.1mm）,该位移即形成差动电容变化，并经过电子线路板的调节、振动和放大，转换成二线制4-20mA·DC信号输出,输出电流与过程压力大小成正比。

三、装配分解图

   适应于DP、HP、DP

和DR型的变送器

四、技术参数与性能

1、输出信号：4-20mA·DC二线制；

2、供电电源;12-45V·DC；

3、电源影响：＜0.05%/V;

4、负载影响：电源电压稳定时，无负载影响；

5、迁移特征：***大正迁移量500%，***小负迁移量600%；

    ●  负迁移量的绝对值，不大于一个工程大气压；

    ●  迁移后的上限和下限绝对值，均不应超过***大测量范围的上限值；

    ●  差压流量变送器迁移会破坏开方特性，故不能进行迁移；

    ●  绝对压力变送器不能进行负迁移；

6、阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大；

7、启动时间：＜2秒，不需预热；

8、防爆类型：防爆型 ExdIIBT4-6   本安型 ExiaII CT5;

9、指示表（%）；电流表，标尺长44.5mm,精度±2%，液晶显示表，精度±0.2%；

10、振动影响：任何方向200HZ振动时，±0.005%/g;

11、安装位置：膜片未垂直安装，可产生小于0.24KPa;

12、温度影响：±0.2%；

13、静压影响：±0.5%；

14、精度：±0.25级、±0.5级；

15、重量：5.4Kg（不包括附件）；

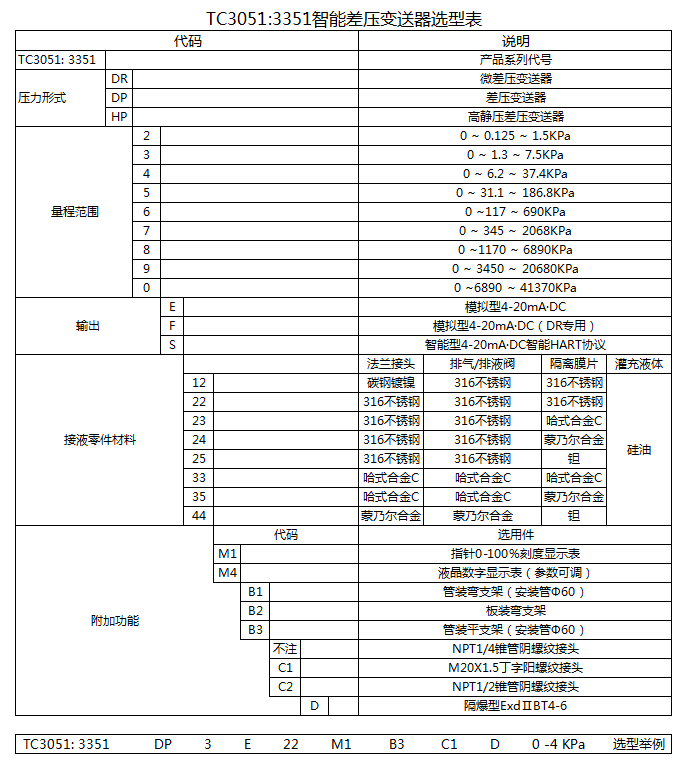

五、电容式差压变送器选型
