一、概述

TC-804小巧型压力变送器选用进口高品质压力传感器，采用专用集成模块，经精细的温度、零点、满量程和非线性补偿，实现对液体、气体、蒸汽介质压力变化的准确测量和变送。

小巧型压力变送器有多种接口形式，品种规格齐全，能够***大限度地满足客户的需要，广泛使用于石油、化工、冶金、水利、电力、食品、医药等工业中的检测和控制。

小巧型压力变送器拥有工作可靠、安装使用方便、性能价格比高、稳定性好等特点，是一种较为理想的压力检测仪表。

二、结构特点和优点

     ●  专用的V/I集成电路,外围器件少,可靠性高;

     ●  工作可靠、性能稳定性等特点;

     ●  4-20mA·D二线制信号输出，抗干扰能力强，传输距离远;

     ●  LED、LCD指示表头，现场读数十分方便;可用于测量粘稠和腐蚀性介质。

三、技术参数

量程：-0.1～0～0.001～100MPa  (中间量程任选)

精度：±0.2%FS、±0.5%FS;

压力类型：负压、绝压、表压;

测量介质：气体、液体;

输出信号：4-20m、0-5V·DC 、0-10V·DC、1-5V·DC;

供电电源：24V·DC;

环境温度：-20～85℃;

零点温度漂移：±0.01%FS/℃;

量程温度漂移：±0.01%FS/℃;

补偿温度：0～70℃;

安全过载：150%FS;

极限过载：200%FS;

采样频率：≤2ms;

负载能力：电流性250Ω～1425Ω、电压型≥2KΩ;

长期稳定性：±0.1FS/年;

机械连接：螺纹接口M20×1.5、G1/2、(非标根据用户要求定做);

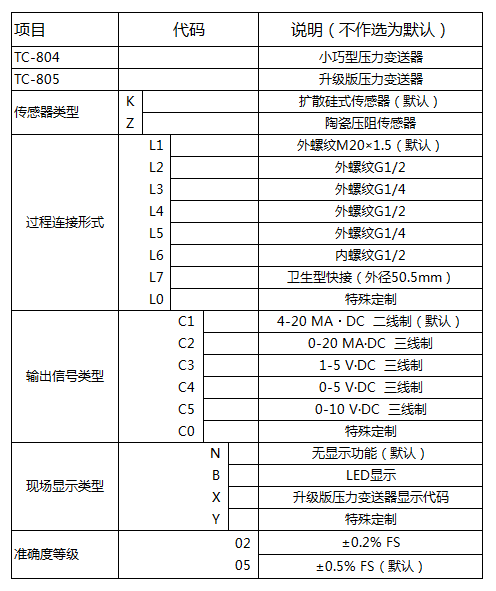

四、选型表
