压力变送器系列

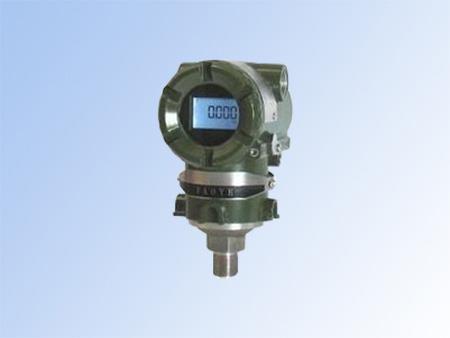

压力变送器
压力变送器
产品描述:
一、产品介绍压力变送器主要用于测量气体、液体和蒸汽的压力、负压、和绝对压力等参数,然后将其转换成4-20mA·DC信号输出。压力变送器包括GP型(表压力)和AP型(绝对压力)两种类型。GP和AP型与智能放大板结合,可构成智能型压力变送器,它可以通过符合HART协议的手操器相互通讯,进行设定和监控。G...
13938765366
详细说明

一、产品介绍

压力变送器主要用于测量气体、液体和蒸汽的压力、负压、和绝对压力等参数,然后将其转换成4-20mA·DC信号输出。

压力变送器包括GP型(表压力)和AP型(绝对压力)两种类型。GP和AP型与智能放大板结合,可构成智能型压力变送器,它可以通过符合HART协议的手操器相互通讯,进行设定和监控。

GP型压力变送器的&室,一侧接受被测压力信号,另一侧则与大气压力贯通,因此可用于测量表压或负压。

AP型绝对压力变送器的&室,一侧接受被测绝对压力信号,另一侧被封闭成高真空基准室,它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的绝对压力。

二、工作原理

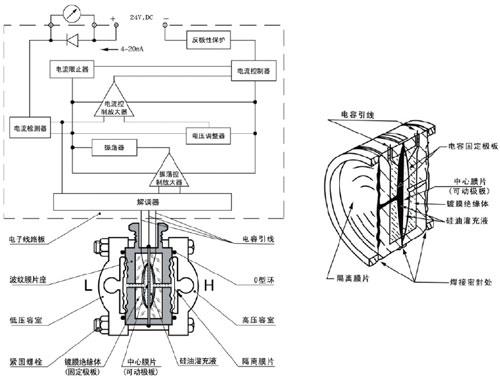

  电容式压力、差压变送器主要由实现压力/电容转换的&室敏感部件和将电容转换成二线制4-20mA·DC电子线路板组成。(详见下图)


当过程压力从测量容室的两侧(或一侧)施加到隔离膜片后,经硅油灌充液传至&室的中心膜片上,中心膜片上是一个边缘张紧的膜片,在压力的作用下,产生相应的位移(***大约0.1mm),该位移即形成差动电容变化,并经过电子线路板的调节、振动和放大,转换成二线制4-20mA·DC信号输出,输出电流与过程压力大小成正比。



四、技术参数与性能

1、输出信号:4-20mA·DC二线制;

2、供电电源;12-45V·DC;

3、电源影响:<0.05%/V;

4、负载影响:电源电压稳定时,无负载影响;

5、迁移特征:***大正迁移量500%,***小负迁移量600%;

   ●  负迁移量的绝对值,不大于一个工程大气压;

   ●  迁移后的上限和下限绝对值,均不应超过***大测量范围的上限值;

   ●  差压流量变送器迁移会破坏开方特性,故不能进行迁移;

   ●  绝对压力变送器不能进行负迁移;

6、阻尼:通常可在0.2~1.67秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大;

7、启动时间:<2秒,不需预热;

8、防爆类型:防爆型 ExdIIBT4-6   本安型 ExiaII CT5;

9、指示表(%);电流表,标尺长44.5mm,精度±2%,液晶显示表,精度±0.2%;

10、振动影响:任何方向200HZ振动时,±0.005%/g;

11、安装位置:膜片未垂直安装,可产生小于0.24KPa;

12、温度影响:±0.2%;

13、静压影响:±0.5%;

14、精度:0.25%级、0.5%级,1.0%级

15、重量:5.4Kg(不包括附件);

16、超压影响:±0.25%;

注:

1、超压影响和温度影响,均在变送器*****程下进行测定。

2、在其它量程下,超压引起的零点变化,通过零点调整,可恢复正常工作 ;

3、GP型压力变送器符合技术指标的工作压力为:

充硅油时:≥3.5KPa.abs

充氟油时:高于大气压力

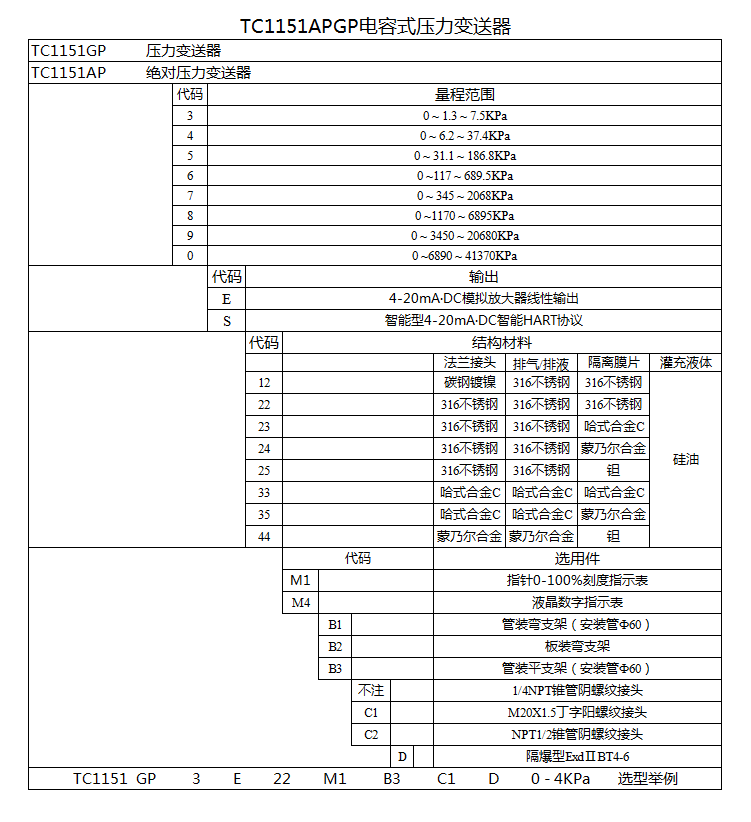

五、电容式压力变送器选型
