多回路数字显示控制仪

使用说明书

一、概述

多回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可巡回检测8～16路测量信号，带8路或16路“统一报警输出”、“16路分别报警输出”、统一变送输出”、“8路分别变送输出”功能、485/232通讯等输出功能，适用于需要进行多测量点巡回检测的系统。

二、技术参数

三、仪表的面板及显示功能

1）仪表外形尺寸及开孔尺寸

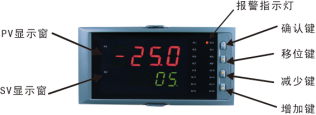

2）显示窗

PV显示窗：显示测量值；在参数设定状态下，显示参数符号

SV显示窗：显示通道数；在参数设定状态下，显示设定参数值

3）面板指示灯

AL1：***报警指示灯 AL2：第二报警指示灯

AL3：第三报警指示灯 AL4：第四报警指示灯

AL5：第五报警指示灯 AL6：第六报警指示灯

AL7：第七报警指示灯 AL8：第八报警指示灯

AL9：第九报警指示灯 AL10：第十报警指示灯

AL11：第十一报警指示灯 AL12：第十二报警指示灯

AL13：第十三报警指示灯 AL14：第十四报警指示灯

AL15：第十五报警指示灯 AL16：第十六报警指示灯

4） 操作按键

5）标准配线

仪表在现场布线注意事项：

PV输入（过程输入）

1、减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。如果做不到应采用屏蔽导线，并在一点接地。

2、在传感器与端子之间接入的任何装置，都有可能由于电阻或漏流而影响测量精度。

热偶或高温计输入

应采用与热偶对应的补偿导线作为延长线，***好有屏蔽。

RTD（铂电阻）输入

三根导线的电阻必须相同，导线电阻不能超过15Ω。

四、通电设置

仪表接通电源后进入自检（见右图），自检完毕后，仪表自动转入工作状态，在工作状态下，按压键显示LOC，LOC参数设置如下：

1. 1） Loc等于任意参数可进入一级菜单（LOC=00；132时无禁锁）；

2） Loc=132，按压键4秒可进入二级菜单；

3） Loc=130，按压键4秒可进入时间设置菜单，对于带打印功能的表；

4） Loc等于其它值，按压键4秒退出到测量画面。

2.如果Loc＝577，在Loc菜单下，同时按住键和键达4秒，可以将仪表的所有参数恢复到出厂默认设置。

3.在其它任何菜单下，按压键4秒可退出到测量画面。

★返回工作状态

1.手动返回：在仪表参数设定模式下，按压键4秒后.仪表即自动回到实时测量状态。

2.自动返回：在仪表参数设定模式下，不按任何按键，30秒后，仪表将自动回到实时测量状态。

五、参数设置

5．1 一级参数设置

在工作状态下，按压键PV显示LOC，SV显示参数数值：按或键来进行设置，长按键2秒可返回上一级参数，Loc等于任意参数可进入一级参数。

说明

注（1）：当UnAL＝0，即报警方式为分别报警时，报警通道AL--有1～16可选择，报警通道对应的输入通道ALin为1～16可选择；当UnAL＝1，即报警方式为统一报警统一设定报警值时，报警通道AL--只有1～2可选择，报警通道对应的输入通道ALin不显示；当UnAL＝2，即报警方式为统一报警分别设定报警值时，以下参数AL--、ALin、ALM、A-dp、AL、AH都不显示，所对应的报警方式、报警值、报警回差在二级参数中设定。

5．2 二级参数设置

在工作状态下，按压键PV显示LOC，SV显示参数数值：按或键来进行设置，长按键2秒可返回上一级参数，当Loc=132时，按压键4秒，可进入二级参数。

★输入信号类型表：

★单位设定功能代码表：

六、仪表参数说明

1．报警输出（AL1、AL2、AH1、AH2）

★ 关于回差：

本仪表采用报警输出带回差，以防止输出继电器在或报警输出临界点上下波动时频繁动作。

具体输出状态如下：

★测量值由低上升时： ★测量值由高下降时：

★位式上限报警输出： ★位式下限报警输出：

2．滤波系数—采样的次数，用于防止测量显示值跳动

采样周期—模拟量输入时，仪表每次数据采集的时间为0.5秒

仪表PV显示值与滤波系数及采样周期的关系如下

例：模拟量输入时，设定滤波系数为6（次），则仪表自动将（6×0.5）3秒内的采样值进行平均，递推法更新PV显示。（即每次显示均这前3秒的采样平均值）

3．显示输入的迁移与放大：

定期校对时，可调整Pb及Pk改变测量值显示误差。

Pb及Pk的计算公式：Pk = 设定显示量程 ÷ 实际显示量程 ×原Pk

Pb = 设定显示量程下限 – 实际显示量程下限×Pk +原Pb

例：一直流电流4～20mA输入仪表， 测量量程为 -200～1000KPa， 现作校对时发现输入4mA时显示-202，输入20mA时显示1008。（原Pb=0，原Pk=1.000）

根据公式：Pk = 设定显示量程÷实际显示量程×原KK1

= [1000-（-200）]÷[（1008-（-202）]×1=1200÷1210×1≈0.992

Pb = 设定显示量程下限- 实际显示量程下限×Pk+原Pb1

=-200 - （-202×0.992 ）+0 = 0.384

设定：Pb=0.384 ，Pk=0.992

4．变送输出迁移Oub、OuK

仪表变送输出以0～20mA或0～5V校对，如欲更改输出量程或输出偏差调整，可以利用以下公式实现。

公式中，当输出为电流信号，满量程＝20mA，当输出为电压信号，满量程＝5V。

例1：变送电流0～20mA输出，现欲改为4～20mA输出。测量时，输出零点值输出为0mA，输入满量程时输出为20mA，当前Oub＝0，当前OuK＝1。

所以，将Oub设置为0.2，OuK不变，就实现了从0～20mA输出改为4～20mA输出了。

例2：变送电流4～20mA输出，测量时，输出零点值输出为4.2mA，输入满量程时输出为20.5mA，当前Oub＝0.2，当前OuK＝1。

七、仪表接线图

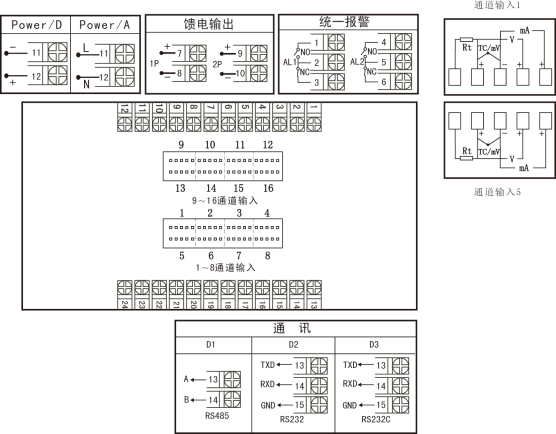

A、B、C型统一报警接线图

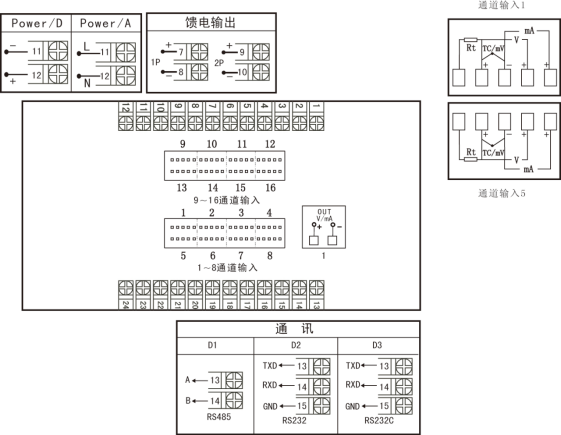

A、B型统一变送接线图

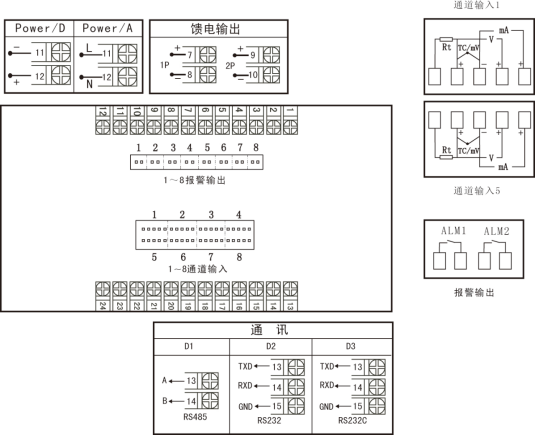

A、B型分别报警接线图

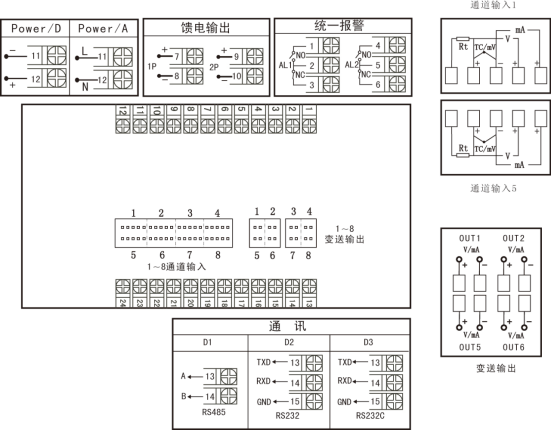

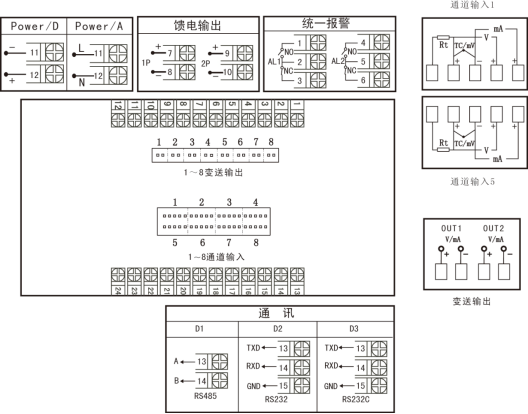

A、B型分别变送接线图

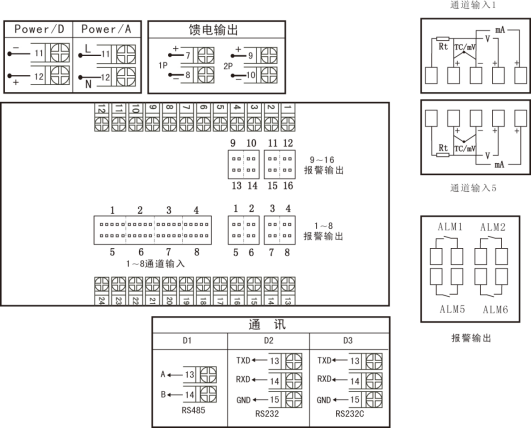

C型分别报警接线图

C型分别变送接线图

注：统一变送输出的接线端子在1号输出端子上

八、巡检手自动切换

仪表巡检方式有手动和自动两种方式，在实时测量画面，通过按左移键切换。在自动方式下，每个通道的显示时间由一级菜单的通道显示时间参数（AT）决定，范围是1～255秒，超过显示时间长度后，就自动巡检到下一通道；在手动方式下，SV屏的通道号右下角显示小数点，此时可以通过上、下键切换到其它任意通道。

如果某通道被关闭，该通道测量值就不会显示。

九、仪表时间设定与显示

在仪表PV显示测量值的状态下，按压 键进入参数，设定LOC=130，在PV显示LOC，SV显示130的状态下，按压 键4秒，即进入时间参数设定，仪表PV显示"dATE"，SV显示当前日期（如：090720－2009年7月20日），在此状态下，可参照仪表参数设定方法，设定当前日期。在仪表当前日期显示状态下，按压 键，仪表PV显示"TlnE"，仪表SV将显示当前时间（如183047 －18点30分47秒），在此状态下，可参照仪表参数设定方法，设定当前时间。在仪表当前时间显示状态下，再次按压 键，则退出时间设定，回至PV测量值显示状态。

在实时测量画面，当仪表巡检方式在自动方式下，按住向下键可以显示当前仪表时间，按键释放后，时间消失，屏幕显示测量值。

十、打印

1、手动打印

在仪表测量值显示状态下，按压 键，即打印出当前的实时测量值。

2、定时打印

当时间测定等于间隔时间时，仪表将控制打印机进行定时打印，定时打印时将打印当前实时测量值。打印格式为：

说明：

C01～C16：分别表示**～16输入通道的测量值；

A01：从左到右分别代表**～8报警触点状态；

A09：从左到右分别代表第9～16报警触点状态；

空心圆表示无报警，实心圆表示有报警。

3、接线方式

十一、通讯设置

本仪表具有与上位机通讯功能，上位机可完成对下位机的自动调校、参数设定、数据采集、监视控制等功能。配合工控软件，在中文WINDOWS下，可完成动态画面显示、仪表数据设定、图表生成、存盘记录、报表打印等功能。

技术指标 通讯方式 串行通讯RS-485，RS-232等波特率1200～19200bps

数据格式 一位起始位，八位数据位，一位停止位

★ 具体参数请参见《仪表通讯光盘》
