一、概述
XM908系列PID控制仪表万能输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的测量、显示、报警控制和变送输出; 通用输出设计，一台仪表可配合各种执行器对电加热设备和电磁、电动、气动阀门进行PID 调节和控制；采用**PID 控制算法，控制**稳定，无超调，无欠调；可在上位计算机中实现全部仪表参数的读写; 加热功率分段限制功能，适合控制硅碳棒等负载；手自动无扰切换功能；外给定功能，适合做串级调节；仪表通过正反转继电器，直接控制有反馈（或无反馈）的电动执行器。
XM908P系列曲线控制PID仪表用于需要按一定时间规律自动改变控制给定值来进行控制的场合。50 段程序编排功能，可设置任意大小的升、降斜率。
二、功能特点
| 功能 | 说明 |
| 型号 | 本系列仪表包含XM508(简易型)、XM708(经济型)、XM808(标准型)、XM908(增强型)四种规格。 详见《XM系列PID仪表功能区别对照表》。 |
| 输入规格 | 万能输入，采用数字校正及自校准技术，测量**稳定，消除了温漂和时漂引起的误差 |

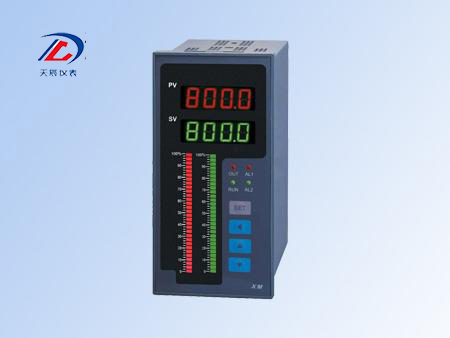

| 显示 | 仪表标准配置双四位高亮LED显示，可扩展一至两条模拟光柱显示 |
| 控制输出 | 控制输出可以配置为标准电流电压输出或时间比例（调占空比方式）输出（如：SSR驱动、SCR过零触发或继电器模块）；XM908型还 具有阀门正反转控制功能，可取消伺服放大器，直接控制带阀位反馈或无阀位反馈（行程时间为10~480秒）的电动阀门 |
| 参数设置 | 全部功能参数的数值采用字幕表示，无须查阅说明书来设置仪表，方便简捷 |
| 调节控制 | 采用***的**PID算法，控制精度稳定，无超调，无欠调，具备PID控制参数自整定功能 仪表还具有正反作用、给定值限定、外给定、双给定值、缓启动、超调抑制、分段功率限制、控制输出启/停等功能 |
| 其他功能 | 仪表标准配置2个报警输出和1个串行通信输出（或变送输出），报警输出可带有延时功能。 通讯采用标准Modbus（RTU模式）通讯协议，通用性好。并有事件输出、外部控制、面板锁定等功能，仪表还有输入信号开路报警、 加热回路断线报警、手自动状态输出、三相过零触发输出、单相移相触发输出等扩展功能 |
三、输入规格
| 输入类型 | 测量范围 | 输入类型 | 测量范围 | 输入类型 | 测量范围 | 输入类型 | 测量范围 |
| K | -50~1300℃ | Wr5-26 | -10~2480℃ | Cu50 | -50~150℃ | 0.2~1V | -1999~30000 |
| S | -50~1700℃ | Wr3-25 | -20~2230℃ | Pt100 | -200~600℃ | 1~5V | -1999~30000 |
| R | -50~1530℃ | n-A | 扩展分度号 | 0~80Ω | -1999~30000 | 0~5V | -1999~30000 |
| T | -200~350℃ | EA1 | -30~790℃ | 0~400Ω | -1999~30000 | -20~20mV | -1999~30000 |
| E | 0~1000℃ | EU2 | -140~1240℃ | 0~20mV | -1999~30000 | -100~100mV | -1999~30000 |
| J | 0~1000℃ | BA1 | -160~660℃ | 0~100mV | -1999~30000 | -5~5V | -1999~3000 |
| B | 0~1800℃ | BA2 | -200~6500℃ | 0~60mV | -1999~30000 | NU | 备用型号 |
| N | 0~1300℃ | Cu53 | -80~130℃ | 0~1V | -1999~30000 |
四、XM系列PID仪表功能区别对照表
| XM508 | XM708 | XM808 | XM908 | ||
| 输入显示 | 测量精度 | 0.2% | 0.2% | 0.2% | 0.2% |
| 采样速度 | 4次/秒 | 4次/秒 | 4次/秒 | 4次/秒 | |
| 万能输入 | √ | √ | √ | √ | |
| 扩展分度号 | √ | √ | |||
| 光柱显示 | √ | √ | |||
| 控制输出 | 时间比例 | √ | √ | √ | √ |
| 模拟量 | √ | √ | √ | ||
| 阀门正反转 | √ | ||||
| 手/自动输出 | √ | √ | |||
| 调节控制 | 正反作用 | √ | √ | √ | |
| 给定值限定 | √ | √ | √ | √ | |
| 外给定 | √ | √ | |||
| 双给定值 | √ | ||||
| 缓启动 | √ | ||||
| 超调抑制 | √ | ||||
| 分段功率限制 | √ | √ | |||
| 控制输出启/停 | √ | ||||
| 其他功能 | 报警输出路数 | 2路 | 2路 | 4路 | 4路 |
| 报警延时 | √ | √ | |||
| 通讯 | √ | √ | √ | ||
| 变送 | √ | √ | |||
| 面板锁定 | √ | √ | |||
五、技术参数
| 输入规格 | 热电偶：K、S、R、N、E、J、B、T、Wr5-26、Wr3-25、EA1、EU2等 | |
| 热电阻：Pt100、Cu50、Cu53、BA1、BA2等 | ||
电 压：0~20mV、0~60mV、0~100mV、0~1V、0.2~1V（输入阻抗≥5MΩ）,0~5V、1~5V （输入阻抗≥500kΩ）等 | ||
| 电 流：0~10mA（输入阻抗≤500Ω）,0~20mA、4~20mA（输入阻抗≤250Ω）等 | ||
电 阻：0~80Ω、0~400Ω,三线制接线方式,要求三线电阻相等,而且引线电阻小于18Ω 其他特殊信号需定制 | ||
| 精度 | 测量精度：0.2%F·S±1个字,采样周期：250ms; 变送精度：±0.3%F·S±1个字 | |
| 显示方式 | 八位高亮LDE显示,部分外形产品可选配一条或 两条高亮LED光柱 | |
| 显示范围 | -1999~30000 | |
| 输出方式 | 报警输出： | 上限报警、下限报警、正偏差报警、负偏差报警、 事件输出等五种报警方式。 常开/常闭触点容量为2A/220VAC或2A/24VDC, 阻性负载; 继电器触点接感性负载时,负载两端必须接火花吸收 电路,并且带载能力相应减小。 |
| 变送输出： | 标准电流变送输出(X模块)4~20mA,负载 电阻500Ω,0~10mA 负载电阻小于等于1000Ω,独立隔离电源电流变送输出 (IX模块)4~20mA,负载电阻≤250Ω, 标准电压变送输出(D模块)或独立隔离电源电压变送输出 (ID模块)1~5V, 负载电阻≥200kΩ。 | |
| 控制输出： | ①继电器触点(容量为2A/220VAC或2A/24VDC, 阻性负载) ②SSR驱动电压：12VDC/30mA ③线性电流：0~22mA之间任意设置(输出电压≤11V) ④单相SCR过零触发,可触发5~500A的双向可控硅( 或单硅反并联模块) ⑤SCR无触点开关输出（常开）,触点容量 220AC/200mA,瞬间工作电流2A | |
| 通讯方式： | RS232C,RS485,波特率4800~19200bps | |
| 配电输出： | 5VDC、10VDC、12VDC、24VDC等可选（***大电流： 50mA） | |
| 参数存储 | 仪表参数通过面板设定（或通讯写入）的次数为100万次,参数设定值可保存100年 | |
| 温度补偿 | 0~50℃数字式温度自动补偿 | |
| 使用环境 | 环境温度0~50℃,相对湿度≤85%,避免强腐蚀气体 | |
| 电 源 | 开关电源：100~240VAC(50Hz/60Hz),功耗≤4W 开关电源：24VDC/AC±10%,功耗≤4W | |
| 其 他 | 本系列仪表功能十分强大,具有多类型输入、零点和满度修正、热电偶冷端数字补偿、数字滤波、通讯或变送 接口、双光柱显示、给定值限制、外部输入切换双给定值、按键锁定、缓启动、加热功率分段限制、加热 回路断线报警、阀门行程时间自由设定等功能;另外,仪表还有4个带延时功能的报警输出,且每个报警都可以 独立设置为上限、下限、正偏差、负偏差等方式,***和第二报警输出还可以设置为事件输出,可以通过参数 设置(或通信设置)直接控制它们的启动和停止。 | |
六、选型型谱
| 代码 | 说明 | ||||||||
| XM508 | 简易型自整定**PID控制仪表 | ||||||||
| XM708 | 经济型自整定**PID控制仪表 | ||||||||
| XM808 | 标准型自整定**PID控制仪表 | ||||||||
| XM908 | 增强型自整定**PID控制仪表 | ||||||||
| 外形尺寸 | -1、-1L | 160×80×125mm（横式） | |||||||
| -2、-2G(仅限XM808/XM908)、-2S(仅限XM908) | 80×160×125mm（立式） | ||||||||
| -3、-3G(仅限XM808/XM908) | 96×96×110mm（方型） | ||||||||
| -4、-4G(仅限XM808/XM908) | 48×96×110mm（立式） | ||||||||
| -5 | 96×48×110mm（横式） | ||||||||
| -6 | 72×72×110mm（方型） | ||||||||
| -7 | 48×48×108mm（方型） | ||||||||
控制输出 （OUT） | -N | 无输出 | |||||||
| -RL | 继电器控制输出 | ||||||||
| -G | 固态继电器驱动输出 | ||||||||
| -X | 标准电流控制输出 | ||||||||
| -D | 标准电压控制输出 | ||||||||
| -K | 单相可控硅过零触发输出 | ||||||||
| -W | 可控硅无触点常开输出 | ||||||||
| -F | 阀门正反转控制输出 | ||||||||
***报警输出 （AL1） | -N | 无输出 | |||||||
| -H | 继电器上限报警输出 | ||||||||
| -L | 继电器下限报警输出 | ||||||||
| -PH | 继电器正偏差报警输出 | ||||||||
| -PL | 继电器负偏差报警输出 | ||||||||
| -EV | 继电器事件输出 | ||||||||
第二报警输出 （AL2） | -N | 无输出 | |||||||
| -H | 标准电流变送输出 | ||||||||
| -L | 独立隔离电源电流变送输出 | ||||||||
| -PH | 标准电压变送输出 | ||||||||
| -PL | RS485串行通信接口 | ||||||||
| -EV | 独立隔离电源RS485串行 通信接口 | ||||||||
通讯或变送输出 （COMM） | -N | 无输出 | |||||||
| -X | 标准电流变送输出 | ||||||||
| -IX | 独立隔离电源电流变送输出 | ||||||||
| -D | 标准电压变送输出 | ||||||||
| -S | RS485串行通信接口 | ||||||||
| -IS | 独立隔离电源RS485串行 通信接口 | ||||||||
| -R | RS232C串行通信接口 | ||||||||
| 辅助位置(AUX) | -N | 无输出 | |||||||
| -V24 | 24VDC(25mA)配电输出 | ||||||||
| -DI | 外部控制输入 | ||||||||
| 供电电源 | -N | 100~240VAC (50Hz/60Hz),开关电源 | |||||||
| -D | 24VDC/AC±10%,开关电源 | ||||||||
| 输入类型 | -□ | 参见输入规格表 | |||||||
※ 当仪表在控制输出位置选择标准电流/电压变送输出输出X模块/D模块时，若要在通讯或变送输出位置选择变送（或通讯）输出时，则应选择IX（或IS） 模块，以达到通讯或变送输出位置与控制输出位置相互隔离的目的 | |||||||||
| -6型仪表只有***输出，第二输出（或第四输出）与控制输出位置 | |||||||||
| -7型仪表只有***输出（或第四输出）与控制输出位置 | |||||||||
