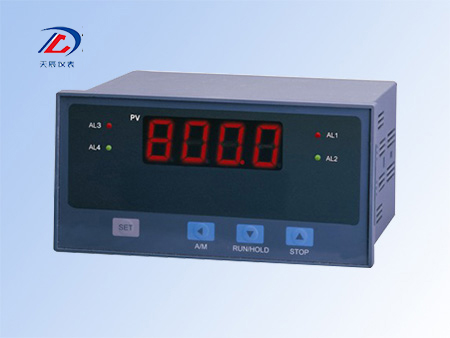

一、概述
XMT智能显示控制仪表,万能输入,可与各类传感器、变送器配合使用,实现温度、湿度、压力、液位、流量等物理量的测量、显示、报警控制和变送输出;通过串行通信口,可在上位计算机中实现全部仪表参数的读写;还可为两线制变送器提供24VDC电源;4位高亮度LED数字显示;对输入信号有多段折线修正功能可选;一台仪表***多可配4 个报警继电器输出、一路变送(或通信)输出和一路配电输出。
二、功能特点
功能 | 说明 |
输入信号 | 万能输入,采用数字校正及自校准技术,测量**稳定,消除了温漂和时漂引起的误差 |
测量显示 | 标准型仪表配备4位高亮LED显示窗口,可扩展高亮光柱显示 |
串口通讯 | 标准Modbus(RTU模式)通讯协议,速度快,通用性好,纠错能力强 |
输出方式 | 仪表可配置成4报警输出+1通讯(或变送)输出,也可配置成3报警输出+1变送输出+1通讯输出。 |
每个报警输出的报警方式和回差均可独立设定 | |
参数设置 | 全部功能参数的数值采用字母表示,无需查阅说明书来设置仪表,方便简捷 |
硬件设计 | 全面采用了表面贴装工艺,并采用多重保护和隔离设计,抗干扰能力强,可靠性高。 |
供电电源 | **开关电源,在100~240VAC间稳定工作 |
标准功能 | 零点和满度修正、冷端补偿、数字滤波、传感器故障处理、开方运算等 |
增强型仪表 | 双窗显示、8报警处理、十段折线运算、外部控制、延伸报警、***大值***小值记忆、峰值保持、 |
扩展功能 | 测量值保持、称重刨皮、报警复位、海拔测量、超重滤波、小信号切除等 |
三、输入规格
输入类型 | 测量范围 | 输入类型 | 测量范围 | 输入类型 | 测量范围 | 输入类型 | 测量范围 |
K | -50~1300℃ | Wr5-26 | -10~2480℃ | Gu50 | -50~150℃ | 0.2~1V | -1999~30000 |
S | -50~1700℃ | Wr3-25 | -20~2230℃ | Pt100 | -200~600℃ | 1~5V | -1999~30000 |
R | -50~1530℃ | n-AI | 扩展分度号 | 0~80Ω | -1999~30000 | 0~5V | -1999~30000 |
T | -200~350℃ | EA1 | -30~790℃ | 0~400Ω | -1999~30000 | —20~20mV | -1999~30000 |
E | 0~1000℃ | EU2 | -140~1240℃ | 0~20mV | -1999~30000 | —100~100mV | -1999~30000 |
J | 0~1000℃ | BA1 | -160~660℃ | 0~100mV | -1999~30000 | —5~5V | -1999~30000 |
B | 0~1800℃ | BA2 | -200~650℃ | 0~60mV | -1999~30000 | NU | 备用型号 |
N | 0~1300℃ | Cu53 | -80~130℃ | 0~1V | -1999~30000 |
四、技术参数
输入规格 | 热电偶: | K、S、R、N、E、J、B、T、WR5-26、WR3-25、 EA1、EU2等 |
热电阻: | Pt100、Cu50、Cu53、BA1、BA2等 | |
电 压: | 0~20mV、0~60mV、0~100mV、0~1V、 0.2~1V(输入阻抗≥5MΩ),0~5V、 1~5V(输入阻抗≥500KΩ)等 | |
电 流: | 0~10mA(输入阻抗≤500Ω),0~20mA、 4~20mA(输入阻抗≤250Ω)等 | |
电 阻: | 0~80Ω、0~400Ω,三线制接线方式,要求三线 电阻相等,而且引线电阻小于18Ω | |
其他特殊信号需定制 | ||
精度 | 测量精度: | 0.2%F.S±1个字,采样周期250ms |
变送精度: | ±0.3%F.S±1个字。 | |
显示方式 | 四位高亮LED显示,可扩展高亮模拟光柱显示 | |
输出方式 | 报警输出: | 常开触点容量为2A/220VAC或2A/224VDC,阻性负载; |
常闭触点容量为2A/220VAC或2A/224VDC,阻性负载; | ||
继电器触点接感性负载时,负载两端必须接火花吸收 电路,并且带载能力相应减小。 | ||
变送输出: | 标准电流变送输出(X模块)4~20mA,负载 电阻≤500Ω,0~10mA负载电阻≤1000Ω, | |
独立隔离电源电流变送输出(IX模块)负载电阻≤250Ω | ||
标准电压变送输出(D模块)或独立隔离电源电压变送 输出(ID模块)1~5V,负载电阻≥200KΩ | ||
负载电阻≥200KΩ | ||
通讯方式: | RS232C,RS485,波特率1200~19200bps | |
配电输出: | 5VDC、10VDC、12VDC、24VDC等可选(***大 电流:25mA) | |
参数存储 | 仪表参数通过面板设定(或通讯写人)的次数为100万次,参数设定值可保存100年 | |
温度补偿 | 0~50℃数字温度自动补偿 | |
使用环境 | 环境温度0~50℃,相对湿度≤85%,避免强腐蚀气体 | |
电源 | 开光电源: | 100~240VAC(50Hz/60Hz),功耗≤4W |
开光电源: | 24VDC/AC±10%,功耗≤4W |
五、选型型谱
代码 | 说明 | ||||||||
XMG | 智能数字显示控制仪表 | ||||||||
XMG-M | 增强型数字显示控制仪表 | ||||||||
外形尺寸 | -1、-1D | 160×80×125mm(横式) | |||||||
-2、-2G | 80×160×125mm(立式) | ||||||||
-3、 | 96×96×110mm(方型) | ||||||||
-4、 | 48×96×110mm(立式) | ||||||||
-5、-5G | 96×48×110mm(横式) | ||||||||
-6、 | 72×72×110mm(方型) | ||||||||
-7、 | 48×48×108mm(方型) | ||||||||
***输出(AL1) | -N | 无输出 | |||||||
-H | AL1继电器上限报警输出 | ||||||||
-L | AL1继电器下限报警输出 | ||||||||
第二输出(AL2) | -N | 无输出 | |||||||
-H | AL2继电器上限报警输出 | ||||||||
-L | AL2继电器下限报警输出 | ||||||||
第三输出(AL3) | -N | 无输出 | |||||||
-H | AL3继电器上限报警输出 | ||||||||
-L | AL3继电器下限报警输出 | ||||||||
-X | 标准电流变送输出 | ||||||||
-D | 标准电压变送输出 | ||||||||
第四输出(COMM) | -N | 无输出 | |||||||
-S | RS485串行通信接口 | ||||||||
-IS | 独立隔离电源RS485串行 通信接口 | ||||||||
-R | RS232C串行通信接口 | ||||||||
-X | 标准电流变送输出 | ||||||||
-IX | 独立隔离电源电流变送输出 | ||||||||
-D | 标准电压变送输出 | ||||||||
-ID | 独立隔离电源电压变送输出 | ||||||||
辅助位置(AUX) | -N | 无输出 | |||||||
-H | AL4继电器上限报警输出 | ||||||||
-L | AL4继电器下限报警输出 | ||||||||
-V24 | 24VDC(25mA)配电输出 | ||||||||
-V□ | 配电输出(用文字注明电压 数值) | ||||||||
-DI | 外部控制输入(仅限增强型 仪表) | ||||||||
供电电源 | -N | 100~240VAC(50Hz/60Hz), 开关电源 | |||||||
-D | 24VDC/AC±10%,开关电源 | ||||||||
输入类型 | -□ | 参见前面的《输入规格表》 | |||||||
XMG-M仪表 增强型功能 | 双窗显示、8报警输出、十段折线运算、外部控制、延时报警、***大值***小值记忆、峰值保持、 测量值保持、称重刨皮、报警复位、海拔测量、**滤波、小信号切除等 | ||||||||
(须文字注明) |
