一、概述

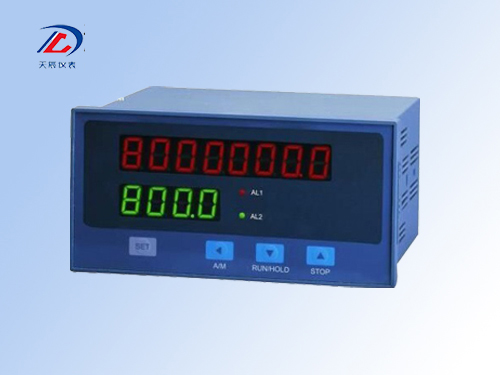

XMJB型流量积算仪可对物质的质量、体积、长度进行累积计算，并可进行批量控制。仪表功能丰富，编程简便、抗干扰性好、可靠性高。可编程输入规格，同时输入温度、压力流量三路信号。仪表输出采用模块化结构设计，可实现瞬时流量、温度及压力的上、下限报警功能，并具备变送输出、通讯、配电输出等多种功能。
具备完整的温压补偿功能，通过编程可实现一般气体、饱和蒸汽、过热蒸汽及液体的温压补偿运算。采用查表方式对蒸汽进行补偿运算，具有较高的精度。并可依照用户要求扩充补偿公式实现特殊功能，如对热量或其他物理量的累积。
作为批量控制器使用时，仪表拥有独立4位控制累积器及12位总累积器，及专门的显示状态，功能强大，操作方便。
二、功能说明
| 功能 | 说明 |
| 输入信号 | 万能输入，采用数字校正及自校准技术，测量**稳定，消除了温漂和时漂引起的误差 |
| 输出方式 | 可实现瞬时流量、温度及压力的上下限报警功能 |
| 显示方式 | 瞬时流量/累积流量分屏显示 |
| 非线性输入 | 另备有多段折线修正功能，可对输入的非线性信号进行修正 |
| 停电处理 | 累积流量有断点保存功能，断点后数据可保存100年 |
| 定量控制器 | 作为定量控制器使用时，有独立的4位控制累积器及12位总累积器 |
| 特殊功能 | 可选择开方/不开方处理及设置任意范围的小信号切除功能，另具有多种时间记录等扩展功能 |
| 硬件设计 | 全面采用表面贴装工艺，并利用了多重保护和隔离设计，抗干扰能力强，可靠性高 |
| 供电电源 | **开关电源，在100~240VAC间稳定工作 |
三、输入规格
| 温度补偿输入规格 | 压力补偿输入规格 | |||||||
| 代码 | 输入 类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
| 00 | K | -50~1300℃ | 21 | Pt100 | -200~600℃ | 33 | 1~5V(4~20mA) | -1999~9999 |
| 04 | E | 0~1000℃ | 28 | 0~20mV | -1999~9999 | 34 | 0~5V(0~20mA) | -1999~9999 |
| 05 | J | 0~1000℃ | 31 | 0~1V(0~20mA) | -1999~9999 | |||
| 07 | N | 0~1300℃ | 32 | 0.2~1V(4~20mA) | -1999~9999 | |||
| 20 | Cu50 | -50~150℃ | ||||||
四、技术参数
| 输入方式 | 流量 输入： | |
| 电 压： | 0~5V、1~5V等 | |
| 电 流： | 0~20mA、4~20mA（输入阻抗≤5Ω）等 | |
| 频 率： | 0~10kHz | |
温度 输入： | ||
| 热电偶： | K、E、J、N等 | |
| 热电阻： | Pt100、Cu50等 | |
| 电 压： | 0~20mV、0~1V、0.2~1V（输入阻抗≥5MΩ）等 | |
| 电 流： | 0~10mA（输入阻抗≤100Ω），0~20mA、4~20mA （输入阻抗≤50Ω）等 | |
| 电 阻： | 三线制接线方式，要求三线电阻相等，而且引线电阻小于18Ω | |
压力 输入： | ||
| 电 压： | 0~5V、1~5V（输入阻抗≥500kΩ）等 | |
| 电 流： | 0~20mA、4~20mA（输入阻抗≤250Ω）等 | |
| 精 度 | 测量精度：0.2%F·S ±1个字；经温度/压力补偿计算后瞬时流量精度0.5%F·S ±1个字 | |
| 变送精度：±0.3%F·S ±1个字 | ||
| 显示方式 | 八位高亮LED显示 | |
| 显示范围 | 瞬时流量：0~30000；累积流量：0~99999999 | |
| 输出方式 | 报警 输出： | 常开触点容量为2A/220VAC或2A/24VDC，阻性负载； |
| 常闭触点容量为2A/220VAC或2A/24VDC，阻性负载； | ||
继电器触点接感性负载时，负载两端必须接火花吸收电路，并且带载 能力相应减小 | ||
变送 输出： | 标准电流变送输出（X模块）4~20mA，负载电阻≤500Ω，0~10mA 负载电阻≤1000Ω | |
标准电压变送输出（D模块）或独立隔离电源电压变送输出 （ID模块）1~5V | ||
| 负载电阻≥200kΩ | ||
通讯 方式： | RS232C，RS485，波特率1200~19200bps | |
配电 输出： | 5VDC、10VDC、12VDC、24VDC等可选（***大电流：75mA） | |
| 参数存储 | 仪表参数通过面板设定（通讯写入）的次数为100万次，参数设定值可保存100年 | |
| 温度补偿 | 0~50℃数字式温度自动补偿 | |
| 使用环境 | 环境温度：0~50℃，相对湿度≤85%，避免强腐蚀气体 | |
| 电 源 | 开关电源：100~240VAC（50Hz/60Hz），功耗≤4W | |
| 开关电源：24VDC/AC±10%，功耗≤4W | ||
| 其 他 | 具有定时上传数据、停表设置、超上/下限代替值，停表/停电/故障记录时间、 实时时钟、打印接口等扩展功能 | |
五、选型型谱
| 代码 | 说明 | |||||||
| XMJB | 智能温度、压力补偿流量 积算仪表 | |||||||
| XMJB-LCD | 智能温度、压力补偿流量液晶 限制积算仪表 | |||||||
| 外形尺寸 | -1 | 160×80×125mm（横式） | ||||||
| -2 | 80×160×125mm（立式） | |||||||
| -3 | 96×96×110mm（方型） | |||||||
| -4 | 48×96×110mm（立式） | |||||||
| -5 | 96×48×110mm（横式） | |||||||
***输出 （AL1） | -N | 无输出 | ||||||
| -H | 继电器上限报警 | |||||||
| -L | 继电器下限报警 | |||||||
第二输出 （AL2） | -N | 无输出 | ||||||
| -H | 继电器上限报警 | |||||||
| -L | 继电器下限报警 | |||||||
通讯输出 （COMM） | -N | 无输出 | ||||||
| -S | RS485串行通信接口 | |||||||
| -R | RS232C串行通信接口 | |||||||
辅助位置 （AUX） | -N | 无输出 | ||||||
| -X | 标准电流变送输出 | |||||||
| -D | 标准电压变送输出 | |||||||
| -V24 | 24VDC（25mA）配电输出 | |||||||
| -TV24 | 24VDC（75mA）配电输出 | |||||||
| 供电电源 | -N | 100~240VA （50Hz/60Hz），开关电源 | ||||||
| -D | 24VDC/AC±10%，开关电源 | |||||||
| 流量输入类型 | 1 | 1~5V电压（或4~20mA电流） | ||||||
| 2 | 0~5V电压（或0~20mA电流） | |||||||
| 3 | 频率输入 | |||||||
| 温度补偿输入类型 | -□ | 参见输入规格表 | ||||||
| 压力补偿输入类型 | -□ | 参见输入规格表 | ||||||
