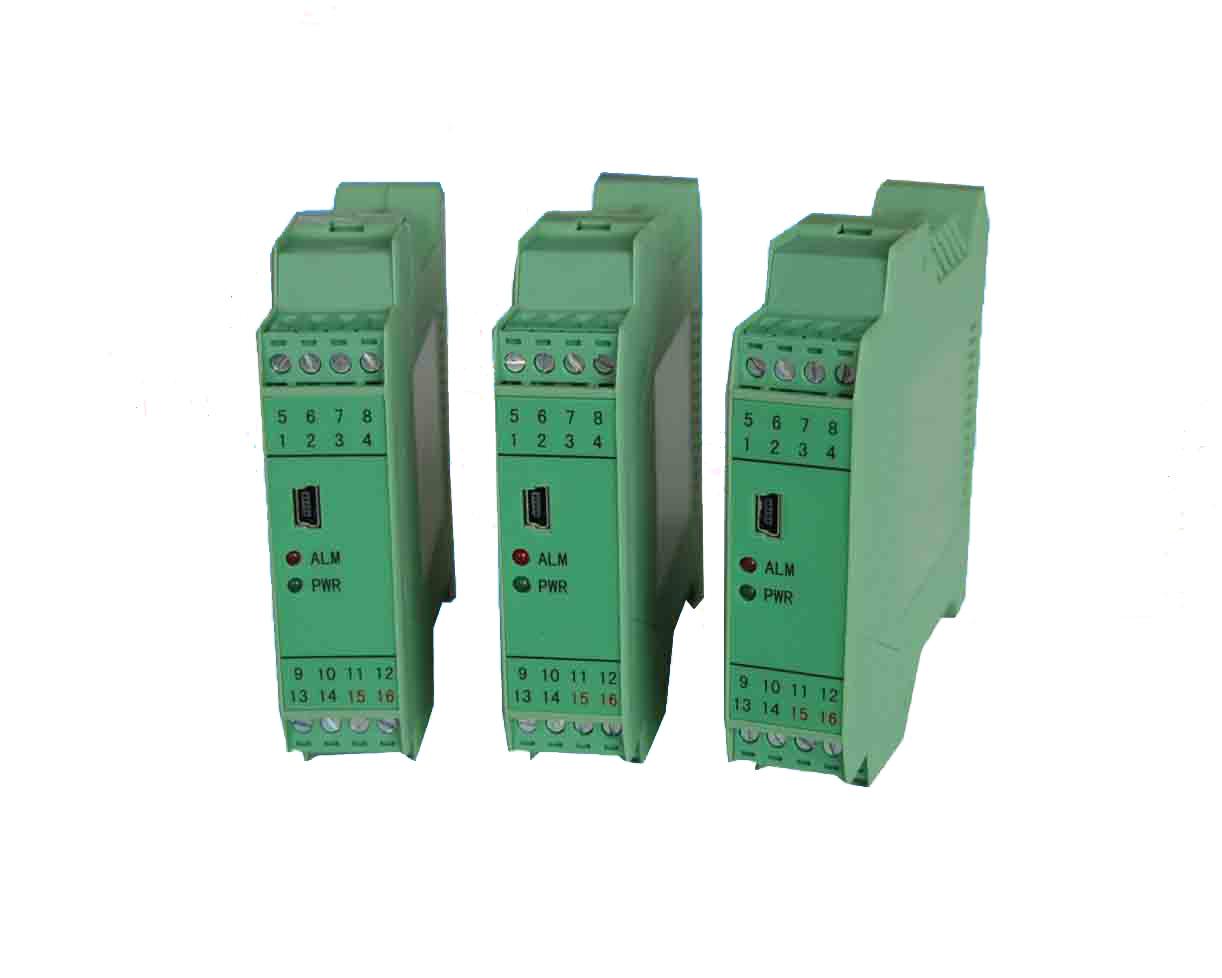

主要功能与特点

　　集成智能温度变送器、隔离器、配电器一体

　　“输入—输出1—电源”四者隔离

　　软件非线性修正，输入输出高线性度转换

　　软件自稳零，消除温漂和时漂引起的误差

　　用户可通过PC8800设定信号范围和信号类型

　　可高密度安装

　　选型表

　　型号代码说明

　　TR-6200-

　　TR-6100□()/□()--□/□--□

　　□() --□/□--□双通道智能隔离器

　　单通道智能隔离器

　　输入信号1入/2入

　　xx/xx() □输入代码见(表一)

　　﹙﹚填写输入温度范围

　　输出信号 1出/2出

　　xx/xx 1=0~10mA 1V=0~5V

　　2=4~20mA 2V=1~5V

　　3=0~20mA 3V=0~10v

　　RS=485

　　供电电源 A

　　D85~265V.AC

　　22~28V.DC

　　可选功能 p带变送器配电24V.DC

　　选型举例

　　TR-6200-03(0—600)/08(0—200)—2//VD—D为双通道：**输入K型热偶测量范围0~600度：第2输入Pt100测量范围0~20：**输出4~20mA :第2输出1~5V:供电电源直流24V.DC

　　TR-6100-15-2-DP为单通道：输入4~20 mA :**输出4~20 mA :无第2输出：供电电源直流24V.DC:带变送器配电24V.DC

　　机器规格

　　结 构：小型卡装结构

　　连 接 方 式：3mm接线端子

　　端子螺丝材质：铁表面镀镍

　　(螺丝容许扭矩小于0.8N·m)

　　机 壳 材 质：耐燃性树脂

　　隔 离：通道绝缘(输入—输出—电源间)

　　电 源 显 示 灯：绿色LED,电源供电时点亮

　　输 入 报 警 灯：红色LED,输入回路异常时闪烁

　　输入参数

　　多功能输入类型和量程表

　　(表一)传感器输入信号类型

　　代码传感器类型与测量范围代码传感器类型与测量范围

　　00S型热电偶0 1600℃12*Dc 0 10V 标准信号

　　01R型热电偶0 1600℃13Dc 0 10mA 标准信号

　　02B型热电偶200 1800℃14Dc 0 20mA 标准信号

　　03K型热电偶0 1300℃15Dc 4 20mA 标准信号

　　04N型热电偶0 1300℃16Dc 毫伏信号0 100mV

　　05E型热电偶﹣200 ﹢850℃17电阻信号0 400Ω

　　06J型热电偶0 650℃18

　　07T型热电偶﹣200 400℃19Dc 0 5V 信号开方

　　08Pt100热电阻﹣199 600℃20Dc 1 5V 信号开方

　　09Cu50热电阻﹣50 150℃21Dc 0 10mA 标准信号

　　10Dc 0 5 V 标准信号22Dc 4 10 mA 标准信号

　　11Dc 1 5V 标准信号23万能输入(不含12*)

　　电阻输入激励 约250uA

　　电流输入电阻 内置输入电阻器250Ω

　　电压输入电阻 ≥400KΩ

　　输出参数

　　输出电流时 ■ 输出电压时

　　输出范围 4~20mA 输出范围 1~5V

　　负载电阻 ≤250Ω 负载电阻 ≥250KΩ

　　输出范围 0~10 mA 输出范围 0~10V

　　负载电阻 ≤500Ω 负载电阻 ≥500KΩ

　　■ 现场供电时

　　配电电压 24V ±2V

　　配电电流 短路保护 单路30mA ,双路60mA

　　环境参数

　　供 电 电 源 ：1~4W 85~265V.AC 或22~28V.DC

　　使用温度范围：0~50℃

　　使用湿度范围：0~90%RH(无冷凝)

　　安 装：DIN35mm 导轨安装

　　外 形 尺 寸 ：23*99*114(宽*高*深)

　　重 量：约200g

　　性能指标(相对于满量程)

　　标 准 精 度 ：±0.2% 25℃

　　冷 补 精 度 ：±2℃ K E

　　温 度 系 数 ：±0.010%/℃

　　响 应 时 间 ：≤0.5s(0→90%)

　　电源电压变动的影响：≤0.1%/允许电压范围

　　绝 缘 电 阻 ：输入—输出—电源之间

　　100MΩ以上/DC500V

　　隔 离 强 度 ：输入—输出—电源—接地之间

　　DC1000V·1分钟

　　AC1000V·1分钟

　　负载电阻变化的影响 ：±0.1%/250Ω

　　上 电 稳 定 时 间：≤3s

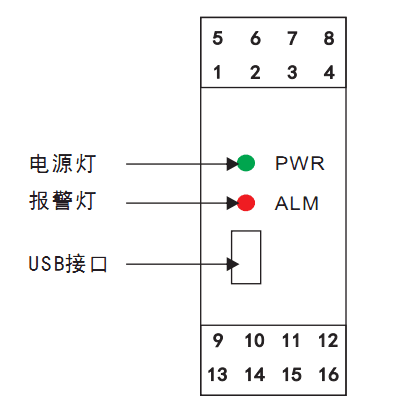

　　前视图

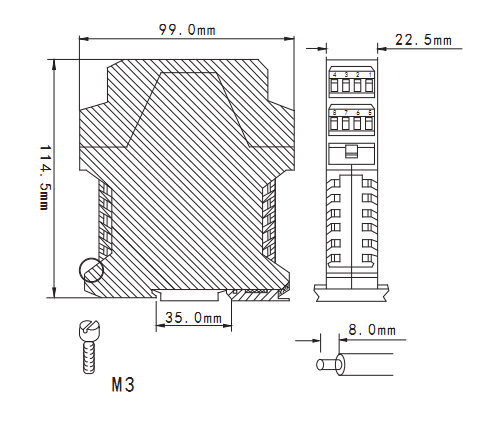

　　侧视图

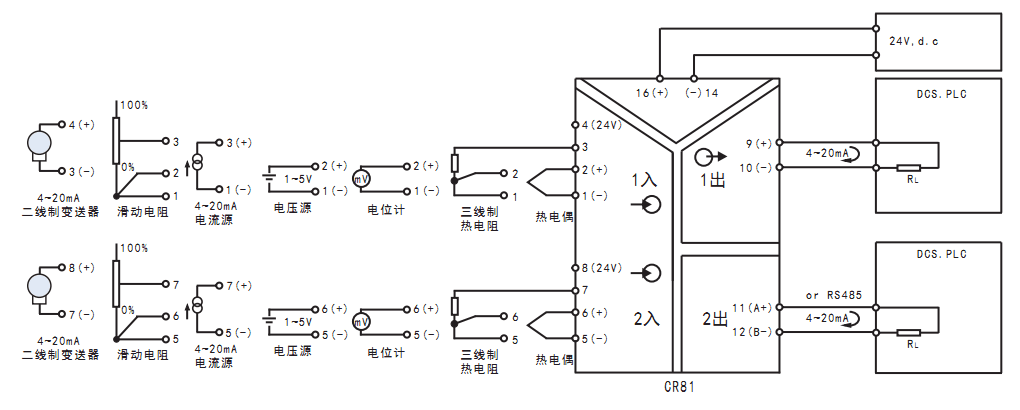

　　应用指南&端子接线图
