压力变送器引压管的安装方式

发布：tcyb 浏览：7774次

1、引压管应尽可能短，并安装在温度波动小、不易形成沉积的位置；

2、为减小摩擦的影响，防止堵塞，应使用足够大的口径的引压管；

3、在高压测量时，引压管要有足够的耐高压强度；

4、引压管应倾斜安装，以便气体从介质中排出，或液体从气体介质中排出；

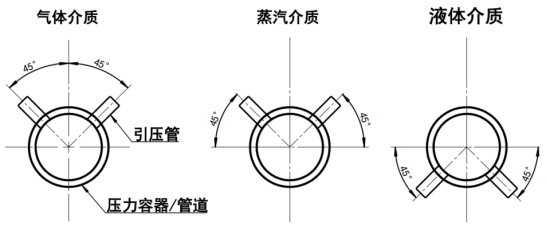

压力引入角度如下图所示：

压力变送器引压管安装方式159

▲当测量气体介质时，引压管应安装在垂直向上及两侧45°范围内，变送器应装在侧面取压口上方，以便液体排入过程管道。

▲当测量蒸汽介质时，引压管应安装在水平方向以上45°范围内，变送器装在侧面取压口下方，以便冷凝液能流入引压管里。应当注意，在测量蒸汽或其它高温介质时，不应超过变送器的使用极限温度。

▲当测量液体介质时，引压管应安装在水平方向以下45°范围内，变送器装在侧面取压口下方，以便气体排入过程管道。

▲使用侧面有排气/排液阀的变送器，取压口要装到过程管道的侧面。工作介质为液体时，排气/排液阀装在法兰的上部以便排出气体；工作介质为气体时，排气/排液阀装在法兰的下部以便排出液体。
